Szivattyú maga a szivattyúállomás számára

A centrifugális felületi szivattyúkat leggyakrabban a kútokból történő vízellátáshoz használják, ritkábban a kútból történő vízellátáshoz. Ennek a szivattyúnak a használata korlátozott, ami a 8 méternél nagyobb mélységű víz felemelésének képtelenségét jelenti, ha a víztükör a kútban 8 m alatt van, akkor nem fog működni a hagyományos szivattyúval történő felemelés céljából. Annak érdekében, hogy a szivattyú nagyobb vizet nyerjen a vízből, egy további berendezést kell beépíteni a rendszerbe, amelyet elszívónak neveznek. Nem mindig lehet megtalálni az értékesítést, és az árak harapni, és egy kivetítő egy szivattyú állomás a saját kezét a selejt anyagok meglehetősen reális. Természetesen nem lesz olyan hatásos, mint az ipari termelés elszívója, de a hiányzó mélységig 5 m-re van szükség.

Hogyan működik a kivető?

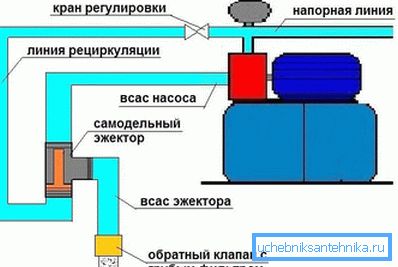

A kivetítő működési elve a csővezetékben lévő vízmozgáson alapul, amely a kivezető rész finomra lehúzódó részébe történő bejutásával megnöveli a sebességet, csökkentett nyomású övezetet eredményezve, ahol a víz kívülről húzódik. A szivattyúállomás külső kivezetője úgy működik, hogy vizet visz át a keringtető csővezetéken keresztül, a kanyargó részbe belépő áramlás növeli a sebességet, csökkentett nyomású zónát képezve, ahol a vizet kiszívja kívülről, hogy kompenzálja az alacsony nyomást. Más szavakkal, a kidobó a vizet olyan magasságba nyomja, ahonnan a szivattyú máris szopni.

A kivető hatásfokát az elszívási tényező jellemzi, amely a felszívott víz mennyisége a keringtetett víz egységnyi mennyiségét mutatja. Esetünkben a víz kiürítési tényezője 0,12, vagyis ha a kivezető áramlási sebessége 1000 l / h, akkor a kivető szívja kb. 120 l / h-t.

A kivetítő kialakítása (1. opció)

A legegyszerűbb kidobó csövek és fojtószelepek alapján összeállítható - ezek a részletek a Venturi cső egy nagyon egyszerűsített változata. A kidobó alakú elemek különböző anyagokból (fém, műanyag) használhatók. Ebben az esetben a kidobó szerkezet kialakítása egy sárgaréz pólóból és a fémcsövek fúrószerelvényeiből áll.

A kidobó szerkezet kialakításához szükséges alakú elemek átmérőjét a szivattyúállomás teljesítményétől és a szívó- és visszavezető cső átmérőjétől függően kell beállítani, a szívócső átmérője nem lehet kisebb 25 mm-nél. Tervünkben egy 20 mm átmérőjű pólót használunk 26 mm-es szívócsővel és 12,5 mm-es visszavezető csővel.

1. Tee?
2. Az egyesülés? "Mm és a 12 mm-es ága.
3. Adapter 20 - 25 mm.
4. 90-es szög? (külső / belső) fémes műanyag csőhöz? "16 mm.
5. 90-es szög? (külső / belső) egy fémplasztikus csőhöz? "26 mm.
6. 90-es szög? (külső / belső)? "?".

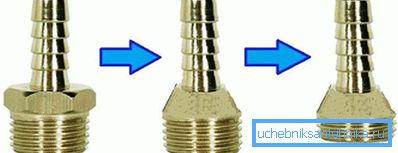

A kialakítás nehézsége csillapítót okozhat, kissé módosítani kell, nevezetesen a hatszögnek kúp alakú állapotba való bekapcsolása.

A kialakított kúp alsó talapzatának átmérője néhány milliméterrel kisebb, mint a fúvóka menetének külső átmérője, a menetét is legfeljebb négy fordulóra kell csökkenteni. A szerszám használatával meg kell vezetni a szálat, és meg kell vágni még néhány fordulatot az így kapott kúpra.

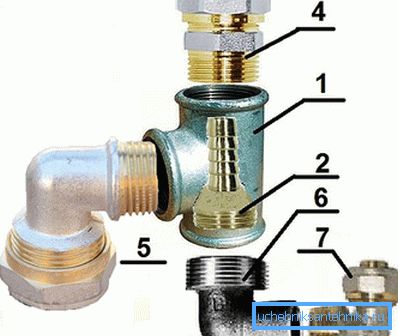

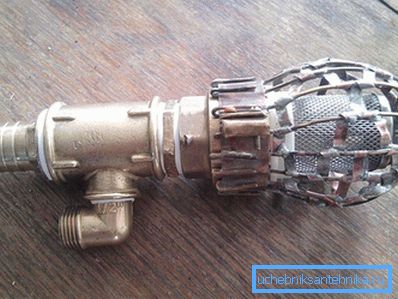

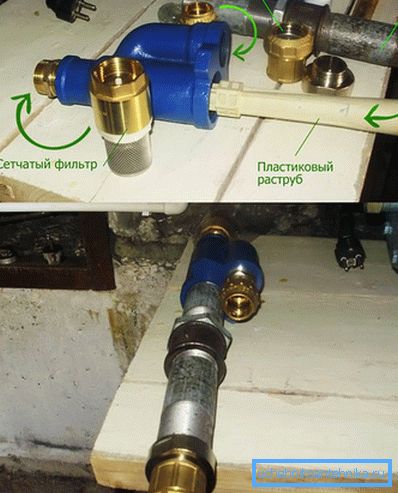

Most összeszedheti a kidobót. Ehhez a szerelvényt (2) szorosan a csõ (1) belsejébe csavarják, úgyhogy a szerelvény 1-2 mm-rel a tépõ oldal kimenetének felsõ szélén túlmenõen és úgy, hogy legalább négy fordulat maradjon a póluson belül, úgyhogy a kimenet csavarozható (6). Ha a póló megmaradt szabad szálát el fogják hiányolni, akkor az összekötés meneteit meg kell őrölni, az összeköttetés hosszának hiányában a csődarabot fel lehet szerelni. A víztől elvezető kimeneten (5) keresztül egy visszacsapó szelepet kell felszerelni, hogy a rendszer indításakor a víz ne kerüljön túl a szívó- és a recirkulációs vízellátó rendszerből, különben a rendszer nem indul el. Az összes menetes csatlakozást minden tömítőanyaggal le kell zárnia.

Egy ilyen kivetőnek nem lesz nagy kilökődési együtthatója a Venturi cső tökéletlensége miatt, ezért 10 m-nél nem nagyobb mélységű víz felemelésére használható.

2. lehetőség

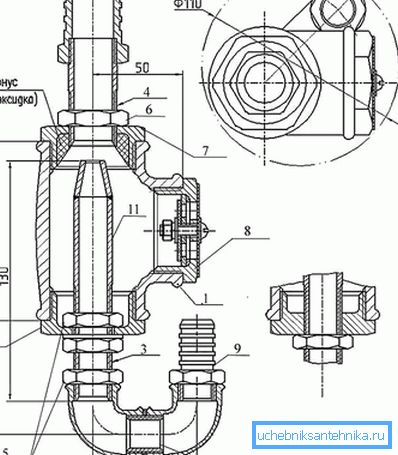

Van egy másik lehetőség, hogyan kell egy kivetőt készíteni, egy ilyen design hatékonyabb a tökéletesebb Venturi csőre való tekintettel, de nehezebb gyártani, de az elszívási együttható magasabb lesz, mint az előző modellben.

1. Tee? 40 mm.
2. Érintse meg a 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Anyacsavar 1/2 "mm.
6. 3/4 "-os záróelem.
7. Cap.
8. Zárószelep
9. Unió 1/2 "mm.
10. Szerelés 3/4 "mm.
11. Fúvóka 10 mm.
12. Menetes menetes 1/2 "mm.

Egy ilyen kidobó acél alakú részekből készül. Mint fúvóka (11) rézcsövet használhat, hosszanti vágásokat hajthat végre, összenyomhatja és forraszthatja a varratokat. A dugókban (7) megfelelő átmérőjű lyukakat kell kialakítani, és vágni kell a meneteket a lejtők (3 és 4) csavarása érdekében, és rögzíteni kell őket reteszelő anyákkal. A fúvókát forrasztással kell rögzíteni a sweepben.

A telepítés és a működés jellemzői

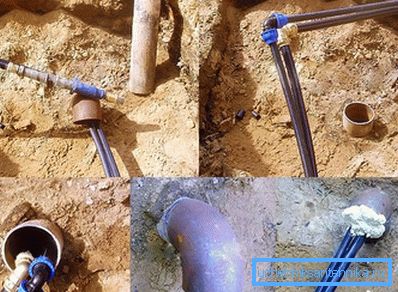

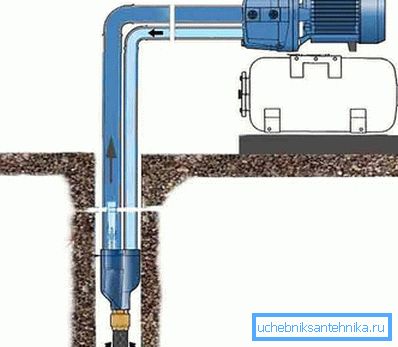

A kivetítő munkája csak a nagy teljesítményű, legalább 1 kW teljesítményű szivattyúval és a kivetítő mélységének legfeljebb 20 m beépítési mélységével lesz hatásos, a mélyebb telepítés drasztikusan csökkenti a kivető hatásfokát. Ezért, ha a távvezérlővel ellátott szivattyú nem szivárog, akkor a bemeneti csöveket a kivető nyílásánál szigorúan függőlegesen kell elhelyezni. Győződjön meg róla, hogy durva szűrő van a szivattyú előtt, mert ezek a szivattyúk nagyon érzékenyek a koptató részecskékre, amelyek károsíthatják a szivattyút. A szivattyú előtt a recirkulációs csövön feltétlenül egy szelepet kell felszerelni, hogy beállíthassa a visszatérő víz mennyiségét, ezáltal beállítva a kivető szívóhatását.
