Szivattyúállomások: meghatározás, működési elv, fajták

Számos nyári ház és vidéki ház nem rendelkezik központi vízellátó rendszerekkel, és saját forrásaikat források vagy fúrás formájában kell felszerelniük, hiszen a folyamatos vízellátás jelenléte a komfort egyik fő mutatója.

A megszakítás nélküli vízellátás biztosítása érdekében a kútnál vagy a kútnál egy speciális szivattyúállomás van telepítve, amely állandó víznyomással rendelkező házat vagy helyet biztosít. Ez függetleníti a központi rendszert, a szomszédokat vagy a tartályhajók által bevezetett vizet.

Az ilyen állomásokat rendszerint önállóan gyűjtik össze, és Abyssinian kutakra telepítik, ahol a vízadó vízszintje 5 és 15 méter közötti mélységben van.

Mi az a szivattyúállomás?

Az Abyssin-kút szivattyúállomása különféle egységek és egy csővezeték rendszer, amely az ivóvizet egy kútból való felemelésére szolgálja, megtisztítja és állandó és megszakításmentes nyomást biztosít a hazai vízellátó rendszerben.

A állomások eltérhetnek egymástól:

• a különböző egységek jelenléte;
• érzékelő rendszer;
• kapacitását.

Az üzemeltetés elve azonban mindenki számára azonos.

Az ilyen rendszer csomagja a következőket tartalmazza:

• önindító szivattyú a folyadék mozgásának kényszerítésére;

• a fogyasztók számától és a szükséges mennyiségű folyadéktól függően 10-100 literes hidraulikus akkumulátor;

• nyomáskapcsoló a rendszerben;

• nyomásmérő;

• csővezetékek a víz irányításához a fogyasztók számára;
• durva és finom szűrőrendszer.

A hidraulikus akkumulátorral és az elektromos szivattyúval rendelkező elemeket külön-külön kiválasztják az egyes rendszerekhez, számos mutató figyelembevételével. Mielőtt kiválasztaná a szivattyúállomást egy kútra, nagyszámú számításra van szükség.

Rendkívül nehéz meghatározni a rendszer paramétereit önállóan, ezért ajánlott speciális vállalatokkal kapcsolatba lépni, ahol szakképzett mérnökök, akik széles körű tapasztalattal rendelkeznek, minden szükséges munkát elvégeznek. Az ilyen szolgáltatás ára nem olyan magas, de nem szabad elhanyagolni.

A működés elve

Az állomás működésének elve a lehető legegyszerűbb. Az elektromos szivattyú a tartályt vízzel tölti be, ami nyomást gyakorol a vízellátó rendszerbe a kútból. Amikor megnyitja a szelepet bármelyik fogyasztóban, akkor a tartályban lévő nyomás csökken.

A minimális érték elérése után a nyomáskapcsoló aktiválódik és bekapcsolja az elektromos szivattyút. Miután a szivattyú újratöltötte a tartályt és megteremtette a szükséges maximális nyomást, a relé újra bekapcsol és kikapcsolja a szivattyút.

Számos rendszer automatikával van felszerelve, amely szabályozza a szivattyú terhelését, hőmérsékletét és sebességét. A rendszerben lévő folyadék vagy az elektromos motor túlmelegedése hiányában az automatizálás megszakítja azt, megakadályozva a megszakítást.

A szivattyú típusai

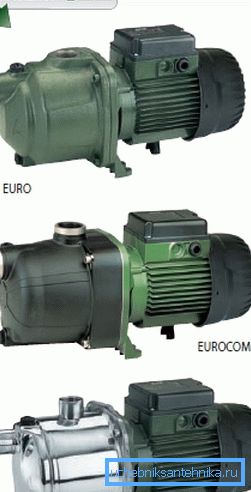

A kútban lévő szivattyúállomás többnyire a centrifugális önszívó szivattyúkkal van ellátva, amelyek két változata lehet:

• a kidobó a készülék házába van beépítve;
• távoli ejektor;
• ejektor nélküli egységek;
• többfokozatú szivattyúk.

1. A beépített kivetítővel (foto) rendelkező egységek magas nyomást biztosítanak a rendszerben, a kimeneti sugár elérheti a 40 métert, a munkaközvet azonban legfeljebb 8 méter mélységből lehet felemelni. Ezek az egységek túlmelegedés nélküli folyadék nélkül működhetnek. Indításkor a szivattyú kiüríti a felgyülemlett levegőt a rendszerből, majd folyadékot von be. Az ilyen szivattyúk megbízhatóak, de a zaj is hátrányos. Emiatt az ilyen szivattyúállomás a mélyedésbe kezdetben bekerült a zaj megszüntetésére.

1. A hordozható kivetővel (fénykép) rendelkező egységek akár 45 méter mélységig is emelhetik a vizet. Az ilyen egységek a munka során kis zajt hoznak létre, és általában a házban vannak elhelyezve. A távvezérlőt a kútba engedjük le és vízbe merítjük. Ezek az eszközök kis teljesítményt fogyasztanak nagy teljesítmény mellett, de a rendszer levegőjével a szivattyú gyorsan túlmelegszik és leáll. A folyadék kifolyásának megakadályozására a kútba egy speciális visszacsapó szelep van felszerelve a szívóvezetéken.

1. A kivető nélküli (foto) nélküli állomások alapvetően különböznek a kivetítő állomásoktól az operációs séma szerint. Az üzemeltetés elve egy többszintű kutak rendszere, amelyek mindegyike saját szivattyúval rendelkezik, és a következő szintre pumpálja a vizet. A fő munkatartály a talajszint felett bizonyos magasságban van elhelyezve, így a víz természetes rendszerű gravitációs nyomását a ház vízrendszerében hozza létre. Az ilyen rendszert arra használják, hogy egy adott területen nagy mennyiségű fogyasztót biztosítanak a víz számára. Ma nagy kiterjedésű víztornyok formájában figyelhetjük őket, de magánházakban ilyen rendszert ritkán használnak a telepítés nehézségei miatt.
2. Az abszesziai kút szivattyúállomását egy többfokozatú centrifugális (vortex) szivattyúval olyan rendszerekben használják, ahol nagyon nagy nyomás szükséges. A kialakított egységek a lehető legegyszerűbbek és gyakorlatilag zaj nélkül működnek. Nincs szükség visszacsapó szelepre, mivel már korábban már fel vannak szerelve. Lélegzete lehet, és nem fél a levegőtől. Azonban jó szűrési rendszert igényelnek, mivel egy kis szemcsézettség, ha felszabadul a szivattyúba, károsíthatja azt.

Hogyan válasszunk ki egy szivattyúállomást

A kútra szivattyúzó állomás kiválasztása a legfontosabb esemény. Napjainkban nagy számban vannak olyan különböző gyártók a piacon, akik választékukkal kielégítik bármely ügyfél igényeit.

Tipp: Mielőtt döntést hozna egy ilyen állomás megszerzéséről otthonában, először meg kell vizsgálnia a forrás sajátosságait. Mindegyik kútat vagy kútat a műszaki előírásoknak megfelelő használati utasítás tartalmazza.

E kézikönyvből megtudhatja:

• mélység;
• burkolatátmérő;
• statikus és dinamikus vízszint a forráson;
• jól áramlási sebesség;
• teljesítményt.

Miután áttekintette ezeket az adatokat, akkor meg tudja érteni, hogy melyik szivattyúállomás választja ki a kútra, hogy hatékonyan és túlterhelés nélkül működjön.

Ezután az átlagos vízmennyiséget kell figyelembe venni, figyelembe véve az alábbi mutatókat:

• a házban lakók száma;
• öntöző- vagy öntözőrendszerek rendelkezésre állása;
• a háztartási gépek fogyasztották a vizet (kazán, mosogatógép, mosógép).

Érdemes megjegyezni, hogy az ilyen számítások rendkívül nehéz speciális elméleti ismeretek nélkül, ezért a kút szivattyúállomását a szakembereknek speciális számítógépes programokkal kell kiszámítani.

Hol telepíthető egy szivattyútelep

Az állomás három helyre telepíthető:

• kaszkád;
• egy lakóház aljzata;
• különálló szerkezet.

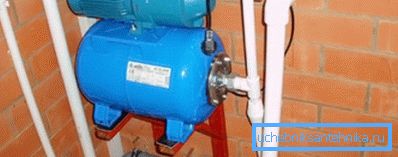

A praktikusság és a könnyű karbantartás szempontjából jobb, ha egy egységet választunk a ház alagsorában. Ebben az esetben az alagsort nedvességtől kell szigetelni, és felmelegedni kell, mivel a rendszerben olyan elektromos alkatrészek találhatók, amelyek meghibásodhatnak, rövidzárlatot okozhatnak, és fagyhatnak is, ha az alagsori hőmérséklet télen nullára esik.

A készüléket fából vagy műanyagból kell elhelyezni anélkül, hogy megérintene volna az épület falai, mert üzem közben az elektromos szivattyú rezgéseket okoz.

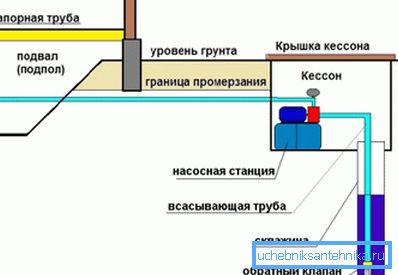

Ha egy szivattyútelepet egy kútra szerel a kádban az elektromos motor zajának köszönhetően, akkor maga a kaszkát is fel kell melegíteni, és az állomást a talaj fagyási szintje alá kell felszerelni. Általában mérsékelt területeken a fagyás mértéke nem haladja meg a 2,5 métert.

Tipp: ha a bánya mélysége meghaladja a 12 métert, akkor jobb, ha egy kétcsöves állomást használnak egy kivágóval. A mélység 12 méternél rövidebb, elegendő egyetlen csőrendszer.

Ha a rendszer sok zajt hoz létre, de a karbantartás kellemetlensége miatt nem akarja lecsökkenteni a kaput, akkor egy kút vagy ház mellett egy kis mellékállomást hozhat létre, amelyen az állomás található. Ennek a szerkezetnek azonban szigetelésre, vízszigetelésre és szellőzésre van szüksége.

Az állomás telepítése és csatlakoztatása

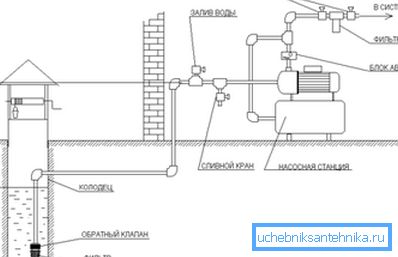

Nézzük meg részletesen az állomás csatlakozását egy elszívóval a lakóépület vízellátó rendszeréhez.

• az első dolog, ami a kivezetőhöz (öntöttvas eszköz három kimenettel);

• a kivető szívóoldalán hálószűrő van felszerelve, hogy megakadályozza a nagy részecskék belépését a rendszerbe;

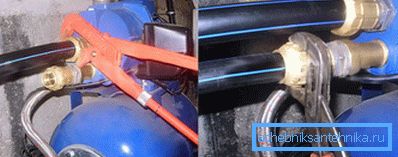

• Az adaptercsatlakozók a műanyag csövekhez csatlakoztatható kivezető nyílásokhoz vannak csatlakoztatva (ha nem beépülnek a kidobóba);

• Műanyag csöveket helyeznek el a csővezeték árkokban (a lövészeket mélységbe ásják a földi fagyás alatt, és további szigetelést biztosítanak);

• a kivetőt a kívánt mélységben szereljük fel, és a cső kimeneti nyílásának lyukát szorosan lezárjuk;
• rendszerint egy durva vízszűrőt szerelnek be a szivattyú bejutása előtt, ami tisztítja a vizet kis homokszemcsékből;
• a szivattyú kimenetén finom szűrőt helyeztek el, amely az oldott nehéz elemekből vasat és sókat tartalmaz;
• az elektromos hálózatnak a készülék áramellátásához saját automata gépet kell felszerelni.

Figyelj! Megfelelően be kell állítani a nyomáskapcsolót, és győződjön meg róla, hogy működik az első bekapcsoláskor. A gyártó általában a finomhangolásra vonatkozó utasításokat mellékelte.

Mivel az ilyen rendszerek elektromos motorokkal dolgoznak, és nagy mennyiségű elektronikával rendelkeznek a megfelelő működés biztosítása érdekében, rendkívül fontos, hogy a berendezést védje a tápkábel áramkimaradásától. A rendszeres túlfeszültségvédők erre nem alkalmasak.

következtetés

Erősen ajánlott szünetmentes tápegység beszerzése. Az egész ház elektromos rendszerében speciális védelmi rendszert telepíthet, de az ilyen berendezések meglehetősen drágák.

Rendkívül fontos, hogy figyelemmel kísérje a rendszerbe integrált szűrők állapotát és megakadályozza azok eldugulását. Minél szûkebb a szûrõ, annál nehezebb a szivattyú vízszivattyúzása, és megnövelt terhelésekkel kell dolgoznia. Ez pedig túlmelegedést, kopásálló részek kopását és rövid élettartamot eredményez.

Ügyeljen arra is, hogy nézze meg a videót ebben a cikkben annak érdekében, hogy hasznos információkkal töltse fel a tudásbázisot.
