Szivattyúk kútból vízellátáshoz: szervezzünk önálló

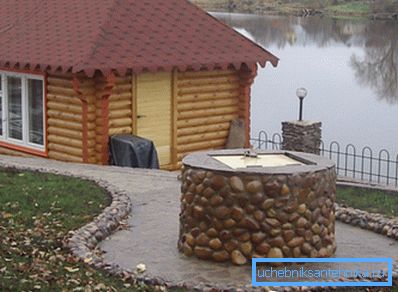

Hogyan lehet megszervezni az állandó vízellátást egy vidéki házban, akárcsak vízforrásként? Milyen elemeket kell tartalmaznia a vízvezetékhez? Mik a jelek a búvárszivattyú kiválasztásához? Próbáljunk ezekre a kérdésekre válaszolni.

rendszer

elemek

Kezdjük egy olyan alapvető elemek listájával, amelyeknek tartalmazniuk kell a legegyszerűbb víztartályt egy kútból merülő szivattyúval.

• Valójában szivattyú, emeljük fel a vizet a kút aljából, és túlnyomást biztosítunk a vízellátó rendszerben.

Annak tisztázása érdekében, hogy a felszíni szivattyúk elvben alkalmazhatók az elővárosi vízellátás megszervezésére is; azonban a víz mélységének mélysége a legjobb esetben 7-8 méter. Az ok a fizika alapvető törvényeiben rejlik. A csőben lévő abszolút vákuum a vízoszlop 10 méteres légköri nyomáson történő felemelésére képes; a valódi szivattyú sokkal kisebb vákuumot hoz létre.

• Ellenőrizze a szelepet a szivattyú kimenetén. Nem engedheti meg, hogy a víz, amely betöltötte a csövet, visszafolyik a kútba.
• Hidraulikus akkumulátor - tartály rugalmas gumi membránnal, amely elválasztja a víz- és levegő rekeszeket. Ez az eszköz képes egy bizonyos mennyiségű vizet felhalmozni, miközben egyidejűleg túlnyomást hoz létre az áramkörben. Minél nagyobb az akkumulátora, annál ritkábban fordul elő a szivattyú a vízellátó rendszer napi használata során.
• Nyomásérzékelő és relé vezérli a szivattyú teljesítményét.

A hidraulikus akkumulátort és a nyomásérzékelő helyett egy tároló tartályt használhat vízszint-érzékelővel, amelyet a ház padlójára vagy természetes magasságra emeltek.

A kapacitás lehetővé teszi több víz tárolását; Ez a megoldás azonban nem hibák nélkül.

1. Tipikus a falusi ház fagerendák átfedése nem úgy tervezték, hogy több száz kilogramm terhelés által létrehozott tartály.
2. Az áramkörben lévő fejét a tartály magassága korlátozza a vízcsapolási pont felett (általában 2,5 - 5 méter). Ez csak annyit jelent, hogy a keverők a levegőztetővel és a WC-tartályokkal működjenek. A mosógépek szívószelepei, a pillanatnyi vízmelegítők nyomásérzékelői és más készülékek legalább 0,3-0,6 kgf / cm2 túlnyomáson képesek működni.
3. A nagy vízfogyasztás egy kis vízhúzással azt jelenti, hogy a víz elkezd stagnálni. A kútban folyamatosan aktualizálódik a talajvíz elvándorlása miatt; ugyanabban a tartályban is elkezdhet virágozni.

csövek

Az optimális megoldás a vízellátó rendszer fektetése a kútból a házba egy polietilén cső tömörítő szerelvényekben. Érvek?

Kérem.

• A polietilén nem félek a talaj elmozdulásától és mozgásától: rugalmas.
• A rugalmasságot negatív hőmérsékleten tartják. Ha a víz befagy a csőben, akkor a jégdugó nem fogja megtörni, csak kicsit bővíteni. A felengedés után a vízvezeték visszatér az eredeti méretéhez.
• A telepítés nem igényel semmilyen szerszámot, mint egy gérvágó kés. Minden szerelvényt kézzel kell összeszerelni.

Telepítési szabályok

Nem kell túl sok szabályt követni, amikor önálló vízellátó rendszert építenek saját kezükben.

• Mind a ház és a kút közötti csőnek, mind a kútba való belépésnek a talajfagyás szintje alatt kell lennie.

Tipp: ha valamilyen okból ez nem lehetséges, akkor a csővezeték hőszigetelő héjba van csomagolva, amelybe önszabályozó fűtőkábel van.

• A csővezeték alsó pontján kívánatos, hogy a szivattyú teljes szivárgása érdekében hulladék szelepet biztosítson. Az oktatás elsősorban azoknak a házaknak szól, amelyek nem fűtöttek télen.

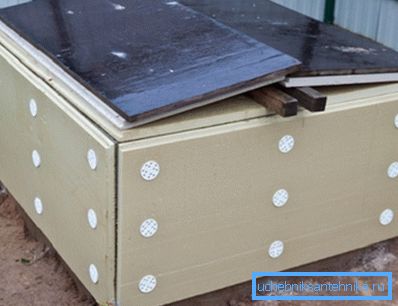

• A kútot a törmelékről lezárják és szigetelik a fagyás elkerülése érdekében.

A nyomásérzékelő kalibrálása úgy történik, hogy a szivattyú H / 10 + 1 kgf / cm2 nyomáson kezdődjön. A vízellátó rendszer felső pontjának magassága a mérőórához viszonyítva H. A szivattyú kiömlőnyílása 1,5-2 kgf / cm2.

A szivattyú a kút aljától kb. Egy méterre lóg. Ebben az esetben nem szívja el az iszapot és a homokot.

A kút alján alsó szűrőt, több réteg homokkal és törmelékkel van ellátva. A sáros alj még egy fedélpajzsgal van ellátva. Építéséhez jobb a rothadó vörösfenyő használata.

A szivattyú kiválasztása

Mi legyen a búvárszivattyú a kútban a vízellátáshoz?

Kezdetben megfogalmazzuk a szivattyúval szembeni feladatokat.

1. Minimális karbantartást igényel és maximális javítási időt igényel.
2. Minimális mennyiségű szuszpendált anyagot szállít a tiszta vízzel.

Most pedig a szivattyúk típusai felé fordulunk. Csak három van a piacon, ami érdekel minket.

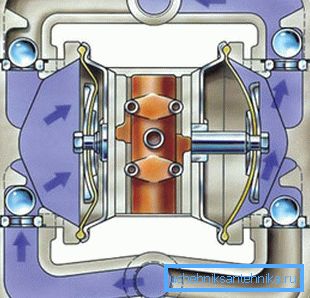

Membrán (vibráció)

A kialakításának középpontjában egy működtető kamra van, egy pár csavarkompresszor, egy rugós ferromágneses maggal rendelkező szolenoid és egy vagy két rugalmas membrán.

Hogyan működik ez a rendszer?

1. A mágnesszelep áram alatt van.
2. Az induktivitás egy olyan elektromágneses mezőt hoz létre, amely a magot egy hozzákenő membránnal együtt hajtja. A membrán túlzott nyomást eredményez a munkatérben; a felesleges vizet egy nyílt visszacsapó szelepen keresztül kényszerítik a kimenetre. A második szelep - zárt - blokkolja a víz bejutócsövének elmozdulását.
3. Miután a tápellátást eltávolították a mágnesszelepről, a rugó visszaállítja eredeti helyzetébe. Ebben az esetben a visszacsapó szelepek helyzete megfordul, így a víz nem a kimeneten, hanem a bemeneti csövön belül kerül.
4. A ciklus megismétlődik.

A vibrációs szivattyú legfőbb előnye az alacsony ár, mérsékelt teljesítmény és jó fej mellett. A membrán patak jellemzőit mutatjuk be, ami nagyon gyakori a poszt-szovjet térben.

A rossz hír az, hogy a mi célunk szerint ez a készülék - mint minden membrános szivattyú - teljesen alkalmas.

• A nagyjavítás erőforrása egy-két évre korlátozódik. A rugalmas membránok mechanikusan deformálódnak minden munkamenetben; a rezgés gyakorisága kb. 100 hertz, nem meglepő, hogy egy idő után cserére szorulnak.
• A rezgés a kút felgyorsult ülepedéséhez vezet.
• Végül, a kapacitása 400 liter / óra elegendő csak minimális mennyiségű vízzel és nagyon tágas akkumulátorral.

örvény

Az örvényszivattyú alapja egy centrifugális járókerék, amelynek minimális hézagja van a csiga (szivattyúház) között. Amikor a járókerék peremén forog, jelentős túlnyomás keletkezik; a tengely mentén, ritkán fordul elő. Elég, ha a bemeneti és kimeneti fúvókákat a burkolat megfelelő pontjaihoz csatlakoztatják, hogy stabil és gyors vízszivattyúzást szervezzenek.

Örvényrendszer:

1. Magas teljesítményt nyújt nagy nyomású és szerény szivattyúméretek mellett.

Fontos: a kút esetében a potenciális vásárlók méretei - magassága és átmérője nem döntő jelentőségű.

1. Készítsünk rendkívül érzékenyen a készüléket a szennyeződések mennyiségére és méretére. Az örvényszivattyú normája legfeljebb 30 gramm szuszpenzió köbméter vízben. Ezen összeg túllépése a mechanika gyorsabb kopását eredményezi, ezzel egyidejűleg csökken a fej és a teljesítmény.

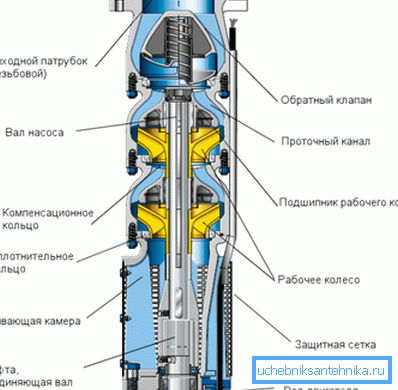

Többfokozatú centrifugális

Kezdetben a szivattyú centrifugális többlépcsős vázlatát kutakra fejlesztették ki: problémamentes számukra, hogy a korlátozott átmérő miatt nagy fej kimenetet kapjanak. Ez azonban a legjobb megoldás a kút számára.

Az alapötlet az, hogy egyetlen villanymotor által elforgatott tengelyen több járókerék van. Közöttük és a test között meglehetősen nagy a rés, ami miatt a készülék érzéketlen a nagyszámú felfüggesztésre.

A kapcsolódó probléma - az elkerülhetetlen nyomáscsökkenés - egyszerűen és elegánsan megoldható: a járókerekek (diffúzorok) sorba vannak kötve a ház mozgásaival. Ennek eredményeképpen az összes járókerék által létrehozott fej össze van véve, és a szivattyú hidraulikus ellenállásának kis veszteségei.

Fej és teljesítmény

A szivattyúfejnek 30 méterrel nagyobbnak kell lennie, mint a magassági különbség a vízellátó rendszer teteje között. Tehát, ha a szivattyú 12 méteres vízbe merül, és a ház vízcsapjainak teteje 4 méterrel a talajszint felett helyezkedik el, akkor vegyen egy 12 + 4 + 30 = 46 m névleges nyomást.

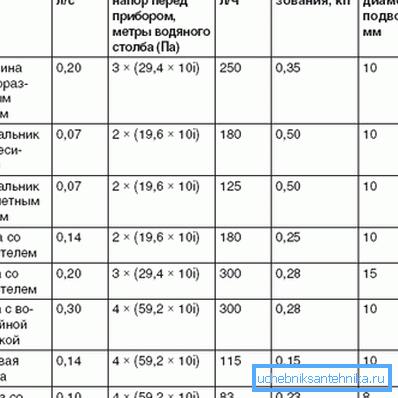

A literenkénti teljesítményt percenként körülbelül 5 l / perc sebességgel számolják. Tehát egy háromtagú család esetében 3 * 5 = 15 l / min, vagy 0,9 m3 / óra.

Visszahívás: a hidraulikus akkumulátor kapacitásának növekedésével a szivattyú teljesítményére vonatkozó követelmények jelentősen csökkenthetők.

következtetés

Reméljük, hogy ajánlásaink segíteni fogják az olvasót a saját autonóm vízellátó rendszerük tervezésében és kialakításában. A videó ebben a cikkben, mint mindig, további anyagokat tartalmaz. Sok szerencsét!
