Szivattyútelep: eszköz, fajták, telepítés

Jól karbantartva különféle szivattyúberendezést használnak: ez egyúttal felszíni berendezés akkumulátorokkal vagy tárolótartállyal, valamint merülő eszközökkel és mechanikus szivattyúkkal.

Szeretnénk megmondani, hogy a kútok szivattyúállomásai, amelyek a felszíni vízellátó rendszerekhez tartoznak.

Szivattyúállomás

eszköz

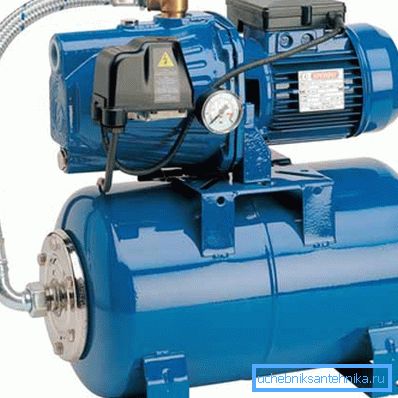

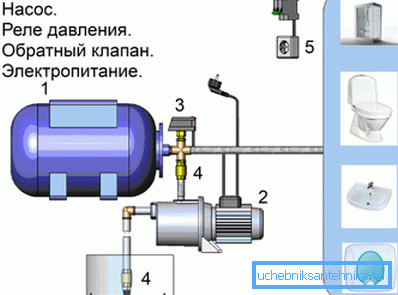

Általában egy tipikus szivattyúállomás egy olyan rendszer, amely a következő alapvető elemekből áll:

• Akkumulátorból. Ez egy olyan tartály, amelybe a vizet egy bizonyos nyomás alá pumpálják, lehetővé téve a rendszer számára a vízellátó rendszer szükségleteinek kielégítését. Ez a készülék lehetővé teszi, hogy elkerülje a szivattyú motor állandó indítását, és biztosítsa a stabil nyomás és nyomás biztosítását a rendszerben;
• Szivattyút. Ebben a minőségben leggyakrabban centrifugális önindító vagy örvényes aggregátumokat használnak. A szállítási rendszert el lehet látni egy távoli vagy belső kiürítővel, ami növeli a Bernoulli-effektus következtében a szívás lehetőségét, miközben csökkenti a rendszer általános teljesítményét;
• Nyomáskapcsoló Itt látható az automatikus vezérlőrendszer eleme, amely úgy van kialakítva, hogy amikor a nyomás egy előre meghatározott érték fölé emelkedik, a relé kikapcsolja a szivattyú motor tápfeszültségét, és ha a nyomás egy előre meghatározott érték alá csökken, akkor a motor újra bekapcsol;
• Zárószelep A rendszer ezen eleme nem teszi lehetővé a folyadékok áramlását az ellenkező irányba, és hagyja el az akkumulátortartályt vagy a vízbefecskendező fúvókát, mert ha levegő jut be a rendszerbe, a szivattyú meghibásodhat;
• Tápkapcsolati csomópont. Ez egy egyszerű, egyfázisú vagy háromfázisú (a kiviteltől függően) csatlakozódugó a megfelelő csatlakozóhoz, valamint biztosítékokat és földelő rendszert is tartalmaz.

Az akkumulátor nagyon egyszerű: egy acélhenger belsejében van egy gumilövedék, amely körül sűrített levegő van. A körte a beömlőnyíláshoz van csatlakoztatva, ahol a víz szivattyúzódik a visszacsapó szelepen keresztül, és ahonnan ez a víz bejut a vízellátó rendszerbe, amikor a csaptelep vagy más egészségügyi eszköz nyitva van.

A vízi körte vízszivattyúzásakor a térfogat növeli a levegőt a hengerben. Így a szivattyúmotor kinetikus energiáját egy sűrített gáz potenciális energiájaként tárolják, amely hajlamos arra, hogy a körtől a folyadékot préselje. A hengeres nyomáskapcsoló bejáratánál, amely be van ágyazva a szivattyú motor tápfeszültség áramkörébe.

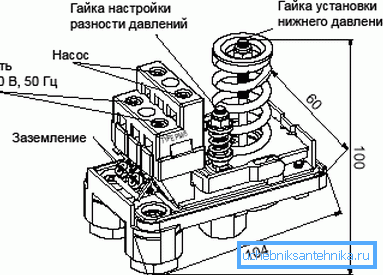

Különleges anyák segítségével a relét úgy állítjuk be, hogy a felső nyomáshatár elérésekor a relé kinyitja az áramkört és a motor leáll. Ezután, amikor működés közben víz szivattyúz a vízvezetékbe, az akkumulátorhengerben lévő nyomás csökken, és ha a rádióerősítő által beállított nyomás alacsonyabb nyomáshatárt szab, akkor a relé bezárja az áramkört, és a motor újra elkezdi a vizet az akkumulátorhenger palackába pumpálni.

Figyelj! A szivattyúállomás kialakítása az önszabályozás vagy a rendszer automatikus vezérlése elvén alapul. A szivattyú be- és kikapcsolási nyomásának értékeit a vízellátó rendszer paraméterei, a vízbevezetési pontok száma, a kút-termelékenység és egyéb paraméterek alapján határozzák meg.

faj

Annak érdekében, hogy megtudja, hogyan válasszon ki egy szivattyúállomást egy kútnak, meg kell értenünk az állomások típusát és meg kell értenünk, mi a különbség..

Három fő típus létezik a folyadékszívó rendszer kialakításától függően:

1. Közvetlen szívórendszer. A szivattyú vákuumot hoz létre a vízbevezető csőben, és az atmoszferikus nyomás a folyadékot a csőbe tolja. A rendszer problémája az, hogy a bolygónk levegőjének korlátozott légnyomása (kb. 1013, 25 hPa) miatt a víz oszlopa, amely ezt a nyomást felemeli, alig több mint 10 méter;
2. Integrált ejektorral ellátott rendszer. Itt van egy közvetett vízszívás: a szivattyú egy sugárhajtást hoz létre, amely a befecskendező szelep átvezetésekor a szívó kamrában csökkentett nyomást hoz létre, és működésének köszönhetően vizet von ki a kútból. Ennek a rendszernek az az előnye, hogy a szivattyú biztosítja a száraz futást, mivel folyamatosan szivattyúzza a vizet a recirkulációs áramkörben;

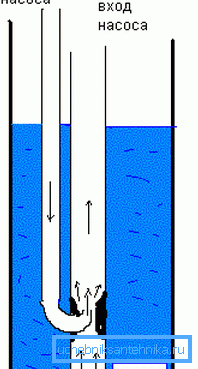

3. Távoli ejektor rendszer. Ebben az esetben a kialakítás feltételezi, hogy a kivető be van dugva a kútba, és most az oszlop magassága nem érinti, mivel a készülék a víz tükrében található. Itt a Bernoulli-hatás közvetett módon történik a szívás is, de a rendszer teljesítménye és hatékonysága kedvezően hat annak a lehetőségnek, hogy nagy mélységből felemeljük a vizet.

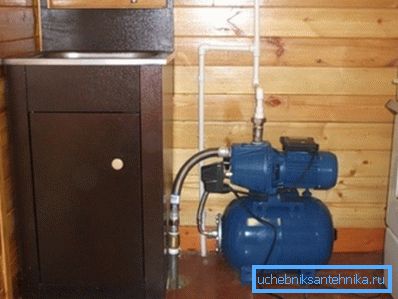

Az első fajta rendszer egy szivattyúállomást használhat Abyssin kútjához, mivel mélysége nem haladja meg a légköri nyomás képességeit. Ez a rendszer alkalmas továbbá sekély homokforrásokra is, de ha mélysége eléri a 15 métert (minden nagyobb, mint 9), akkor az ilyen állomás nem fog működni.

A második típus ugyanolyan hatálya van, mint az első, egyszerűen védve van a szivattyú meghibásodása miatt a légcsatlakozók a csővezetékbe. Ez egy progresszívabb design, de az ára magasabb.

A távoli (búvárszivattyúval működő) kivetítővel rendelkező rendszer lehetővé teszi a víz szivattyúzását kb. 40 méter mélységből. Ez a lehetőség leggyakrabban 20 méter vagy 25 méteres mélységben használható, de az ilyen szivattyú teljesítménye alacsony hatékonyságra korlátozódik, ezért nem működik jól a nagyszámú vízbeviteli ponttal rendelkező gazdaságokban.

Vannak olyan szerkezetek is, ahol a hidraulikus akkumulátort helyett egy tartályt használnak, amelyben a szivattyút úszó mechanizmus segítségével be- és kikapcsolják. Ez a modell elavultnak tekinthető, hiszen a víz elárasztja a házat, amikor az úszás meghiúsul, és nem fogunk részletesen megmaradni.

A vízvezeték vízfogyasztásának kiszámításának kényelmében otthoni összeállítással összeállítottunk egy táblázatot különböző vízvezeték-szerelvények átlagos fogyasztási értékével:

Ha összeadja az összes vízpontja áramlását, akkor megkapja a szükséges teljesítményt, amely a csapok egyidejű működtetéséhez szükséges.

Figyelj! A szükséges felszerelés típusának meghatározásához tudnia kell a kútban lévő vízsugár szintjét (dinamikus szint), valamint a vízellátó rendszer szükséges teljesítményét. E paraméterek ismeretében egyszerűen kiválaszthatja a kívánt egységet.

előnyök

Mint ismeretes, nem csak a felszíni állomások, hanem a merülő szivattyúk is használhatók a víztartó rétegek felállítására. Milyen előnyei vannak a kültéri egységeknek a búvárkodáshoz?

Nem sokan vannak, de nagyon jelentősek:

• A legfontosabb előny az alacsony költség a drága mélybe helyezett eszközökhöz képest. Ha nem kell nagyobb teljesítményt biztosítania, vagy nagy vízszintet kell szivattyúznia, akkor nincs sok értelme, ha pénzt költenek egy merülő eszközön egy kútnál;
• A felület helyszíne könnyű és kényelmes hozzáférést biztosít a berendezések karbantartásához és javításához, ha üzemzavar vagy baleset történt. A mélytengelyű szivattyúk megtisztításának vagy beállításának elvégzéséhez azokat ki kell venni a házból, ami nagyon kellemetlen, és nem mindig könnyű;
• Ha az egység meghibásodik, könnyen cserélhető, mivel a kútra vonatkozó ilyen szivattyúberendezés cseréjének költségeit a családi költségvetés nem befolyásolja nagymértékben, és a munka összetettsége az amatőr számára is elérhető;
• A beépített vagy távvezérlővel ellátott eszköz nem fél a levegő bejutásától a rendszerbe, mivel a recirkulációs áramkör folyamatosan kitölti a szivattyú szívószelepeit vízzel;

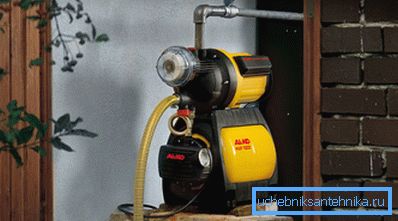

• Az állomás számos modellje hordozható lehetőségként használható kertek öntözésére vagy egyéb célokra.

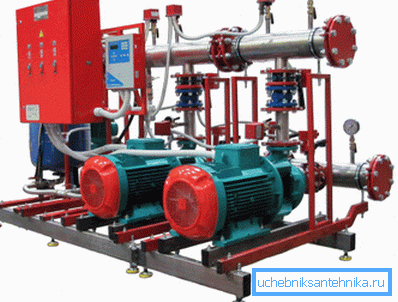

Figyelj! Amint az a jellemzőkből látható, célszerű a felszíni vízellátó rendszereket használni az országban, egy kis gazdaságban, egy kis háztartásban, alacsony vízfogyasztással. Az artézi kutak vagy nagyon nagy gazdaságok karbantartására ilyen állomások nem alkalmasak.

hiányosságokat

Mint minden más berendezéshez, a felszíni víztovábbító eszközöknek számos hátránya van:

• A mélyedés mélysége, amelyet egy hagyományos befogadó állomás búvárszivattyú nélkül végezhet, legfeljebb 8 és 9 méter lehet. Miért nem 10.3? Ez a berendezés veszteségének és nem ideális munkakörülményeinek köszönhető;
• A felületi szivattyú vagy a centrifugálási állomás meglehetősen észrevehető hangot produkál, és amikor a berendezés a ház belsejében található, ezt a zajt a lakói hallják;
• Ha a téli nyaralót megőrzi, a felszínen található egységet el kell rejteni vagy el kell venned veled, mivel ellophat vagy megsérülhet;

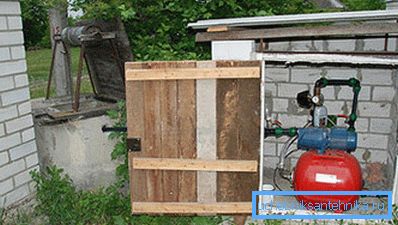

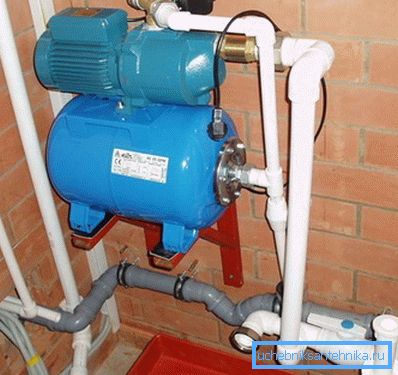

• Az állomásnak egy bizonyos helyre van szüksége a technikai, hasznossági vagy alagsori helyiségben, ami nem mindig lehetséges;
• Ha a motor működik, elegendően erőteljes rezgés keletkezik, ami károsíthatja a környező épületszerkezeteket és a rendszerhez csatlakoztatott csővezetéket.

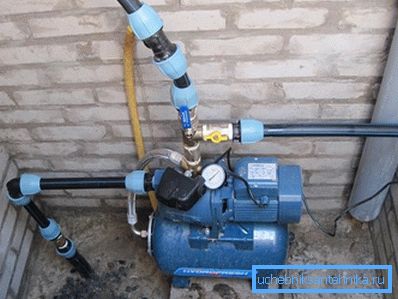

Figyelj! A hiányosságok és korlátok ellenére a szokásos 45 méteres nyomást biztosító szivattyúállomás elégíti ki a 4 fős család igényeit.

felszerelés

Azok számára, akik a készüléket saját kezűleg szeretnék összekötni, összeállítottunk egy kis utasítást:

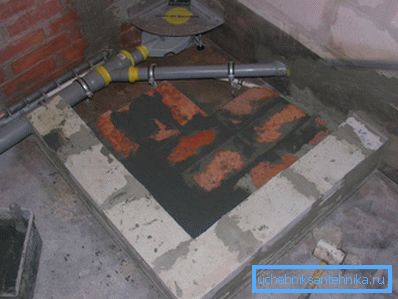

1. Az állomás kiválasztott helyszínén szilárd alapot nyújtunk. A legmegfelelőbb módja az, hogy a tégla vagy beton pódiumát 1,2 - 1,4 méter magasra állítsa;

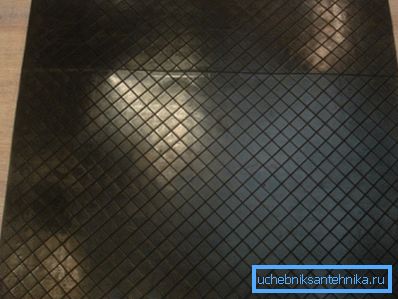

1. A dobogóra 10-20 mm vastagságú gumi matracot helyezünk a rezgés csillapítására. Szereljük fel a komplexet a lábakra, rögzítsük a lábakat horgonyokkal a dobogóra a szerelési lyukakon keresztül;

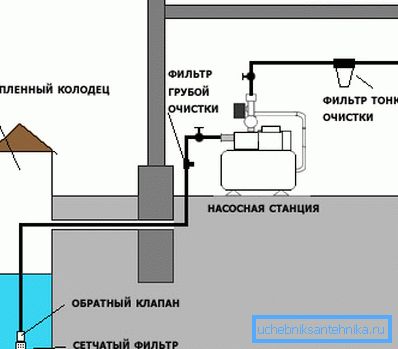

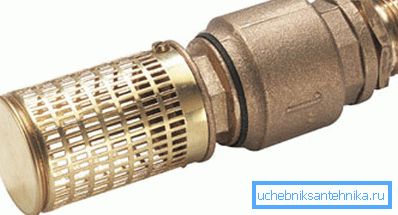

1. A kútból a szivattyútelephez mélyen egy mélyedést ásunk a talajfagyasztás alatt, amelyben polietilén vagy más műanyag csöveket helyezünk el. A cső szívó végét egy visszacsapó szeleppel és egy durva szűrővel egészítjük ki (rendszeres kis rozsdamentes acélháló;

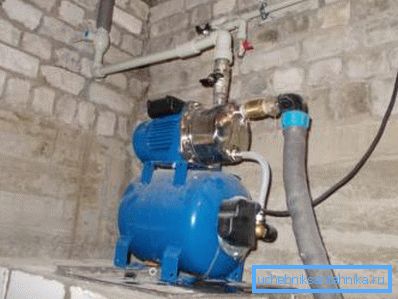

1. A vízforrásból érkező cső végén a külső hüvelyk csavarkötése van, amelyhez egy visszacsapó szelepet, majd egy fém sarokelemet rögzítünk, majd egy egyenes "amerikai" csapot. Mindez a rendszer szívónyílásához van csatlakoztatva;

1. A készülék kimenetét egy "amerikai" daruval folytatjuk, amelyhez egy polipropilénből készült kombinált forgó (90 fokos) csatlakozót rögzítünk a menetekhez. Forrasztja fel a vízcsövet a csatlakozóra;

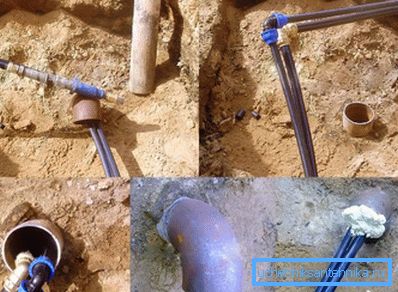

1. A függőleges szívócső a földalatti csővezeték vízszintes részéhez kapcsolható elfordítható szerelvényekkel vagy csatlakozókkal;

1. Töltse fel a szivattyút vízzel egy speciális lyukon keresztül (olvassa el az eszközre vonatkozó utasításokat), nyissa ki a csapokat, és készítsen egy próbatestet a rendszerről;

1. Ha a teszt sikeres, ásni fogunk az árkokban, és lezárjuk és lezárjuk azt a helyet, ahol a csövek bejutnak a kútba.

következtetés

Amint az utasításainkból látható, a szivattyútelep telepítése és csatlakoztatása nem annyira nehéz. A vízvezeték összeszereléséhez hívhatja a varázslót, és saját maga is megteheti, ha a mellékelt pontok pontját követi. Segítséget nyújt a videó ebben a cikkben is.
