Víz és szennyvíz tervezés: szabályozási követelmények és

Milyen szabályozási dokumentumok szerint történik a vízellátás és a szennyvízkezelés? Hogyan kell becsülni a szükséges átmérőt? Nehéz kiszámítani a csővezeték nyomásveszteségét ismert paraméterekkel? Mi a lejtő a csatornahálózat lefektetéséhez? A cikkben megpróbálunk választ találni ezekre és néhány más kérdésre.

Szabályozási dokumentumok

Melyik SNiP a vízellátó és csatornázó hálózatok tervezéséhez jelenleg hatályban van?

Az alábbi dokumentumok a legnagyobb értéket nyújtják a tervezőnek:

• SNiP 2.04.02-84, amely szabályozza a külső vízellátás konstrukcióját.
• SNiP 2.04.03-85, kültéri szennyvíz építésére.
• SNiP 2.04.01-85, amely tartalmazza a belső vízellátási és szennyvízhálózatokra vonatkozó követelményeket.

Hasznos: a vízvezetékek és műanyag csövek szennyvízcsatornáinak tervezésére és telepítésére vonatkozó speciális utasításokat tartalmaz továbbá a СН 478-80.

Vessünk egy pillantást a felsorolt ​​dokumentumok legfontosabb követelményeire.

SNiP 2.04.02-84

A külső vízellátás projektében meghatározott átlagos napi vízfogyasztásnak a következő táblázatnak kell megfelelnie:

Vízfogyasztás a növények öntözéséhez, állattenyésztés, baromfi stb. amelyet a vonatkozó iparági osztályokra vonatkozóan fogadtak el.

A vízkivezetés legmagasabb szabad nyomása a bevezetés csúcsán lévő különálló épületbe való bejutásnál a következő:

• Egyemeletes épülethez - 10 méter.
• A sokemeletes épületeknél - 10 méter + 4 méter emeletenként.

A minimális nyomás a vízoszlopra - 10 méter.

Az alacsony vagy egyemeletes épületekhez tartozó többszintes házak saját cserélővel vannak ellátva.

A vízforrások szerepe lehet:

• Folyók és csatornák.
• Tartályok, tavak, tavak.
• Földalatti források.

A termelési igényekhez a kezelt szennyvíz használata megengedett. Tilos a felszín alatti víz használata, a megfelelő ivóvízellátás összetétele és minősége az ipari vízellátáshoz.

A települések kültéri vízellátását meg kell tervezni, figyelembe véve az ivóvízellátó rendszer tűzoltáshoz való felhasználásának lehetőségét.

SNiP 2.04.03-85

Mi legyen szabadtéri csatornahálózat? Szándékosan kizárjuk a szennyvíztisztító telepekre vonatkozó követelményeket, és a gravitációs és nyomócsővezetékekre összpontosítanak a szennyvíz szállítására.

A külső hálózatokban használható csővezetékek legkisebb átmérője:

A hulladék mozgásának legmagasabb becsült sebességét feltételezik:

• Háztartási szennyvízcsatornákhoz - 8 m / s.

• Fémes csapadékvíz csövekhez - 10 m / s.

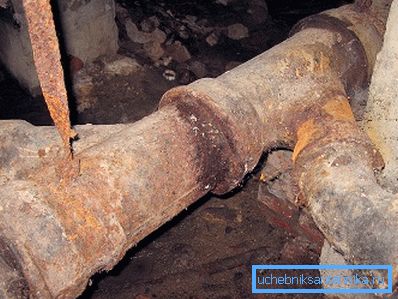

• Nem fémes (műanyag, beton, azbesztcement, kerámia) csővezetékek háztartási szennyvízhez - 4.
• Nem fémes csapadékvíz esetén - 7.

SNiP 2.04.01-85

Most vessünk egy pillantást a legutóbbi vizsgált dokumentumokba tartozó hazai szennyvíz- és vízellátó hálózatokra vonatkozó szabályozási követelményekről.

Az ivóvíz minőségének és összetételének teljes mértékben meg kell felelnie a GOST 2874-82 szabványnak.

Megjegyzés: a vizsgált SNiP jelenleg hatályos, de a GOST, amelyre hivatkozik, 1999-ben törölték. A jelenlegi követelményeket a kötelező SanPiN 2.1.4.1074-01 tartalmazza.

• A melegvíz-rendszer vízhőmérséklete nem lehet alacsonyabb 60 ° C-nál, ha egy nyitott fűtési rendszerhez kapcsolódik, és 50 ° C-ra zárva. A megengedett legnagyobb hõmérséklet 75 ° C.

Érdekes módon: a valóságban ez a követelmény nem teljesül az év nagy részében. Nyáron, fűtés hiányában (különösen a felvonókban keringetett régi házaknál), az autópálya vízéből a keverőbe jutó víz gyakran 40 fok vagy ennél kisebb hőmérsékletre hűl. Télen a használati melegvíz csak a tápellátás 90 fokos eléréséig váltakozik az ellátásról a visszatérő csőre.

• Óvodák és óvodák esetében a használati melegvíz hőmérséklete a vízbevitel pontjaiban nem lehet 37 fok felett.
• A 4 emelet feletti épületekben a HMV-felépítőket kapcsolóhidakkal kell összekötni. Ennek a követelménynek a figyelmen kívül hagyása a nagy mennyiségű, nem célzott forró víz fogyasztása: vízszétválasztás hiányában a lakóknak hosszú ideig kell leengedniük a vizet, mielőtt felmelegszik. A szekció 3-7 felszállást tartalmazhat.
• A keverők előtt a HMV-rendszerben a nyomás nem haladhatja meg a 4,5 kgf / cm2 értéket.

Figyelj! A gyakorlatban, amikor a fűtési idõszakban forró vizet szállítanak egy útvonal tápvezetékébõl, ez a követelmény elvileg lehetetlen: az ellátási nyomást 5 - 6,5 kgf / cm2-en tartják.

• Három vagy több rácsos zuhanyzóval a forró vizet a keverőkészülékre legalább két oldalon kell elrendezni, a forró víz beszivárgását. Ellenkező esetben a víznyomás hirtelen megváltozása égési sérülést okozhat. Kivételt képez a kollektor vízellátási rendszere.
• A hidegvízrendszerek hidraulikus számítását a maximális vízáramlásnak megfelelően kell végezni, a fogyasztásnak a csúcsidő alatt.

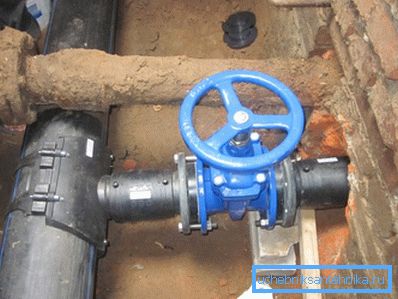

A következő anyagok használhatók a belső hidegvízellátáshoz és a melegvízellátó hálózatokhoz:

• Polietilén.

• Polipropilén.
• Polivinil-klorid
• Polibutént.
• Üvegszálas.
• Fém-műanyag (többrétegű csövek alumíniumból és térhálósított polietilénből).
• Réz.
• Bronz.
• Brass.
• Acél korrózióvédő bevonattal, belülről és kifelé.

A csővezetékeknek legalább 1,5-szeresnek, de legalább 6,8 kgf / cm2-nek kell lennie, a hidegvíz és a melegvíz hőmérsékletének 20 és 75 fokos üzemi hőmérsékletén.

A vízellátó kialakításnak biztosítania kell az elzárószelepek jelenlétét a következő pontokon:

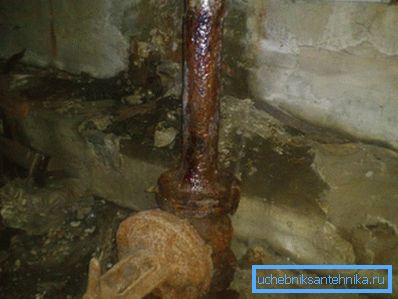

• A bemeneteken.

• A gyűrűhálózat szakaszain (a független javítás során történő független lekapcsolás esetén).
• A tűzoltó állványok száma legalább tíz tűzcsap.
• A háztartási vízellátók felújításánál a háromszintes házban.
• Minden olyan ágon, ahol öt vagy több vízbevitel van.
• A fő vízellátó rendszerek ágaiban.
• A lakásban, a szállodai szobában, a bélésen a csaptelepeken, a WC-tálakon, a vízmelegítőkön, a csoportos mosdókon és a zuhanyzókon.
• Mielőtt öntözni csapokat.

A bizonyíték kapitány azt sugallja: az utóbbi esetben a szelepet az épületbe helyezzük, fűtött helyiségben.

Gyakorlati ajánlások

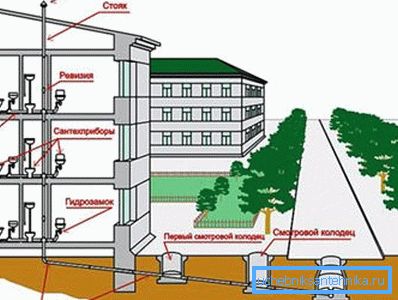

Mozgassunk egy praktikusabb síkon. Hogyan épül fel a vízhálózat a saját házak építésében?

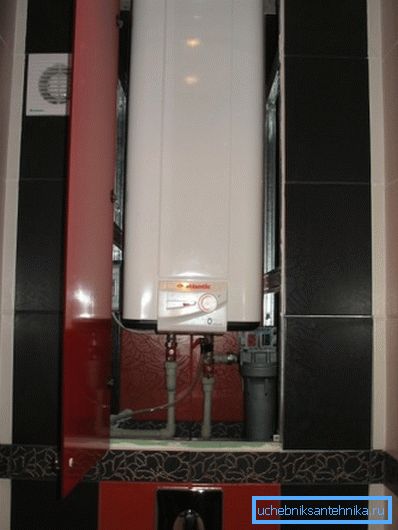

Egy magánház legáltalánosabb kommunikációs sémája egyetlen bemenetet jelent - a hideg víz számára. A melegvíz kazánnal vagy forróvíz-oszloppal van ellátva; a szennyvízelvezetéshez önálló szennyvíztisztító létesítményeket használnak.

Számítsa ki, ha az épület szükséges:

1. Csúcs vízfogyasztás.
2. A csővezeték megfelelő átmérője.
3. A nyomáscsökkenés ebben a csővezetékben. A vízvezeték szerelvény végén a fej nem eshet három vagy annál jobb, öt méter alá.
4. A szeptikus tartály és a szűrőedény méretei.

Vízáramlás

A legkönnyebb az alábbi táblázatból venni.

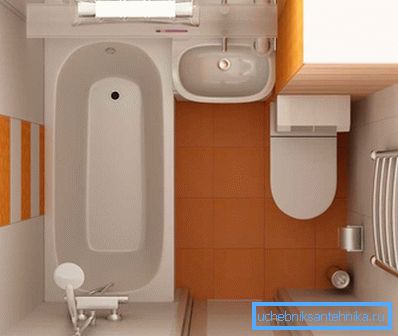

A több eszköz állítólagos egyidejű használatával (pl. Zuhanyfülke és konyhai mosogató) költségei fel vannak töltve.

átmérő

A legegyszerűbb verzióban a becsült csúcsáramlás táblázatát is kiválasztják.

Például a fenti esetben - a zuhanycsap és a konyhai mosogató keverővel együtt - a csúcsáramlási sebesség 0,12 + 0,12 = 0,24 liter másodpercenként, ami megfelel a DN15 méretű csőnek.

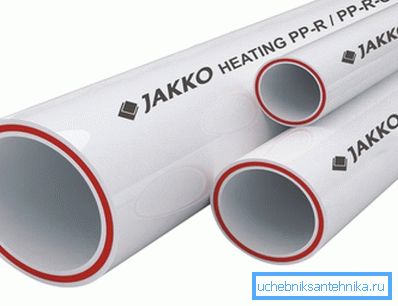

Kérjük, vegye figyelembe: a műanyag csöveket külső átmérővel jelölik, ami rendszerint körülbelül egy lépéssel nagyobb, mint a belső. Így az 50 mm méretű polipropilén cső belső átmérője kb. 40 mm.

Fejfeszültség

A csővezeték nyomásesését a H = iL (1 + K) képlet segítségével számítjuk ki.

Mit jelentenek a változók nevében?

• H - a cső elején és végén lévő fejek közötti különbség.
• I - a csővezeték szakasz hidraulikus lejtése.
• L a hossza méterben.
• K - a vízellátás típusával meghatározott együttható. A háztartási ivóvíz esetében 0,3.

Hol lehet a hidraulikus lejtés értéke? Az úgynevezett Shevelev táblázatokból 1000i értékeket (1000 méteres csőhosszú hidraulikus lejtés) különböző csőanyagokra, méretükre és áramlási sebességükre vonatkoztatva. Könnyű megtalálni bármely műszaki könyvtárban vagy online.

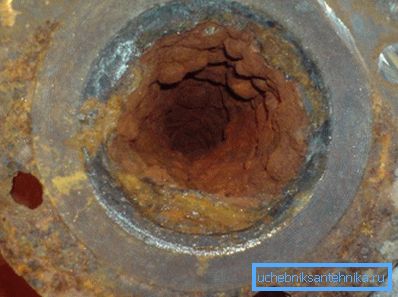

Hivatkozás: a cső hidraulikus ellenállása függ a falak durvaságától, ami különböző a különböző anyagoknál. Acél esetében a csővezeték korával is változik, mivel a mészhólyagok és rozsda túlcsordulása miatt. Ezenkívül az ellenállás közvetlenül arányos az átfolyási sebességgel és a cső átmérőjével.

Az átmérővel minden világos; és mi legyen az áramlási sebesség? Az ivóvízellátás maximális megengedett értéke 1,5 m / s; nagyobb sebességnél hidraulikus zaj keletkezik.

Számítsuk ki az új DU15 acélcső nyomáscsökkenését, melynek hossza 43 méter, 1,2 m / s átfolyási sebesség mellett.

1. A megadott paraméterekhez tartozó 1000i érték a vonatkozó táblázat szerint 360.5. Egyébként ugyanabban az asztal szerint 0,2 l / s átfolyási sebességnek felel meg egy csövön keresztül. Tehát a futásmérő szempontjából i = 360.5 / 1000 = 0.3605.
2. A képlet egésze H = 0,3605 * 43 * (1 + 0,3) = 20,15195. A végberendezésre gyakorolt ​​nyomás kielégítő lesz, ha a beömlőnyílásnál legalább 26,5 méter, ami 2,65 kgf / cm2 nyomásnak felel meg.

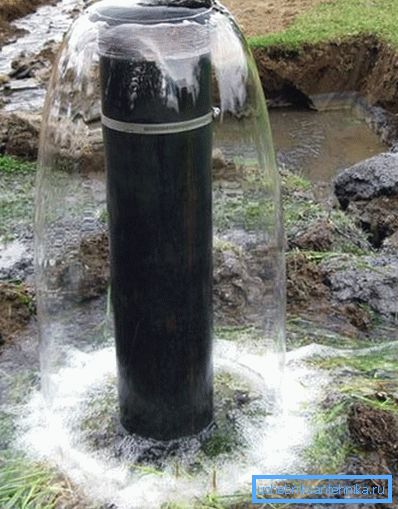

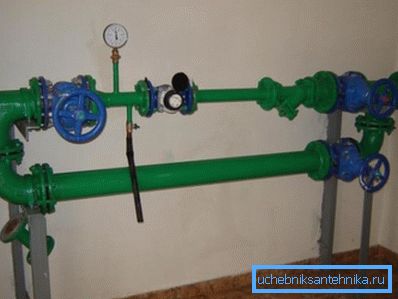

Hasznos: a vízkút jellegzetes kialakításának biztosítania kell egy visszacsapó szelepet a fúvóka kimeneténél. A jelenléte nemcsak a vízellátás leürítését teszi lehetővé, hanem az út nyomásának mérését is. Ha az Ön által javasolt csatlakozási anyagok becslése nem tartalmazza a DN15 szelepet, jobb ezt a pontot tisztázni a munka megkezdése előtt.

csatornahálózat

Ezt a földi fagyasztási szint alá kell helyezni állandó lejtéssel, amelyet a csőátmérő határoz meg.

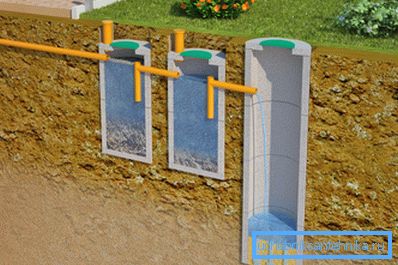

Az elsődleges szeptikus tartály térfogatának meg kell egyeznie legalább háromnapos szennyvízmennyiséggel, amelyet a vízmérési értékek alapján vagy a különböző típusú házak vízfogyasztási szintje alapján számítanak ki. Egy többkamrás tartályban az első kamra térfogata a teljes térfogat 50% -ával egyenlő.

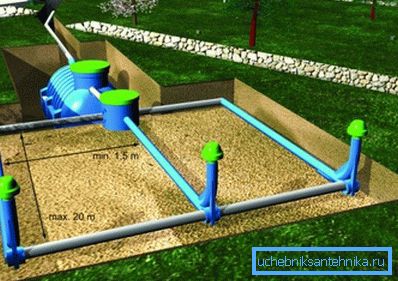

A szűrőkamra vagy szűrési mezők méreteit a talaj abszorpciós kapacitásától függően kell kiszámítani, amelyet a következők szerint kell kiszámítani:

• 90 liter / négyzetméter nedvesített felület naponta homoknál.
• 50 - a homokos vályog.
• 25 - a gumók számára.
• 10 - agyag.

következtetés

Reméljük, hogy a fenti követelmények és ajánlásaink segítenek az olvasónak a szennyvíz és a vízellátás projektjének megteremtésében. További anyagokat talál a videóban ebben a cikkben. Sok szerencsét!
