Vízcsőátmérők: szabványok, megfelelés, kiválasztás

A magánházban lévő vízvezetékcső átmérője igen fontos jellemző, amely meghatározza a vízellátó rendszer minőségét. Ha korábban minden méretet egyetlen GOST USSR szabályoz, akkor a piac a modern orosz normáknak és a külföldi normáknak megfelelő termékeket kínál, miközben a szovjet osztályozást használja.

Annak érdekében, hogy ne keveredjen ebbe a sokféleségbe, megmondjuk, hogyan válasszon ki egy csőátmérőt a vízellátó rendszer számára.

Csőátmérők

Alapvető jellemzők és egységek

Különböző típusú csövek használhatók különböző célokra.

Ezek lehetnek:

• víz- és gázcsövek,
• elektromos,
• zökkenőmentes,
• erősített,
• speciális célú csövek stb.

A termék céljától függően alapvető jellemzői is változhatnak.

Nézzük meg, mely alapvető jellemzők:

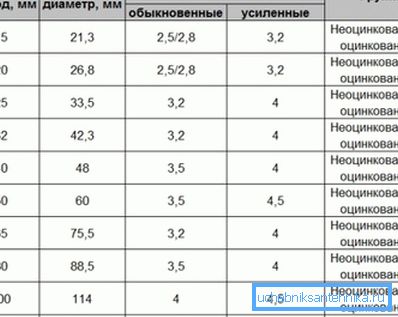

• Feltételes át. Dimenzió nélküli mennyiség, amely nagyjából megegyezik a termék belső átmérőjének méretével mm-ben vagy hüvelykben, és az autópályák, huzalozás, szerelvények és csatlakozások kiválasztásához és csatlakozásához szükséges;
• Külső (külső) méret. Jelölve: Dn. A vízvezetékek külső átmérőjét mm-ben mérik;
• Falvastagság. S jelű, és azonos mértékegységben mérik;
• A vízvezetékek belső átmérője. Ezt Dv-nek nevezzük, és metrikus vagy hüvelykben mérjük. Ezt a képletet Dv = Dn-2 * S;
• hossz. A termék típusától, méretétől és anyagától, valamint a gyártás és szállítás jellemzőitől függ;
• Tömeg méterenként. Acél esetében a m = 0,02466 * S * (Dn-S) képlet alapján számítják ki, kilogrammban mérve.

A hidegvízrendszer vízellátó rendszereit tekintjük, így csak az ebbe az osztályra vonatkozó paraméterekről beszélünk. Tehát egy vízvezeték méreteinek kijelölése érdekében az egyik legfontosabb jellemző egy olyan paraméter, mint a feltételes átjáró mérete.

Ezt az értéket a következőképpen jelöljük: DN (a GOST 3262-75 szerint) vagy a DN (az európai szabványok szerint a névleges átmérő neve).

A feltételes átvitel a termék belső lumenje lefelé vagy a legközelebbi szabványértékig. A szabványos sor tartalmazza a belső méretek méreteit, ezért a DN 15 megnevezés azt mondja, hogy a henger belső átjárását úgy kell tekinteni, hogy megfelel az 1,5 cm-es szabványméretnek.

Figyelj! Nyilvánvaló, hogy a gyakorlatban a valódi belső lumen nem egyezik meg a standarddal, mivel a falvastagság más lehet.

Most az egységekről. Minden modern vendég és standard, általában a metrikus rendszernek felel meg. Azonban örököltünk egy hüvelykes rendszert a 19. századból, és itt gyakran felmerül a zűrzavar.

Az a tény, hogy a múlt mérnökei és telepítõi a részleteket a belső lumen nagyságával hüvelykben azonosította, de a külsõ méret több mint kétszerese a falvastagságnak.

Tehát, ha a termék Dv volt 1? vagy 2,54 cm-re, majd figyelembe véve az idő falvastagságát, külső mérete 3,35 cm volt, ezt az értéket "vízhüvelyk" vagy "csőhüvelyk" -ként rögzítették.

Hasonlóképpen, a csöveket hüvelyknek nevezik, de az igazi mérete 33,25 mm, nem 2,54 cm, ami logikusabbnak tűnik. Ez jó példa arra, mennyire helytelen a tudomány és a technológia hagyományai.

Figyelj! Ha a címke mérete meg van adva? Ez azt jelenti, hogy a feltételes belső átjáró vagy a Du 1,5 cm-es szabványnak felel meg, mivel ez az érték a legolvasottabb az összes használt szabványhoz képest.

Fém és műanyag

Jelenleg van egy érdekes kép: egyrészt mindenki felismerte a műanyag termékek előnyeit, másrészt - sokan továbbra is acélt és öntöttvasat használnak. Ez is hozzájárul az összetévesztéshez.

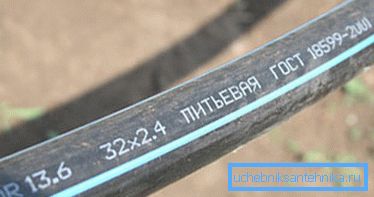

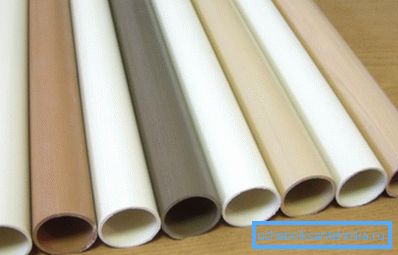

Az a tény, hogy a műanyag csövek átmérője a vízellátás gyakran szerepel a külső. Ebben az esetben általában a mutató a falvastagsághoz hasonló, mint a képen:

Itt merül fel a nehézség, mivel nem tisztázott egy nem előkészített szerelő, hogy a vízvezeték-rendszerhez tartozó cső átmérőjét helyesnek kell-e tekinteni, ha két, ugyanolyan megjelenésű termék 32-gyel és 1-gyel jelölve van, míg a hüvelyk 2,54 cm.

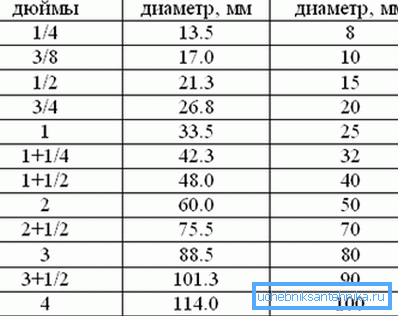

A különböző átmérőjű vízcsövek adapterei gyakran egy hüvelykes rendszerben vannak jelölve. Ha egy kezdő vízvezeték-szerelő vagy egyszerűen úgy döntenek, hogy saját kezűleg csináljátok magatokat, akkor jobb, ha a táblázatban a hüvelyk értékeinek a névleges és a külső értékekhez való megfelelését mutatják.

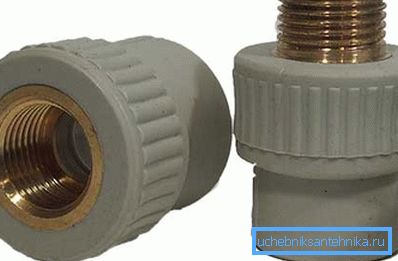

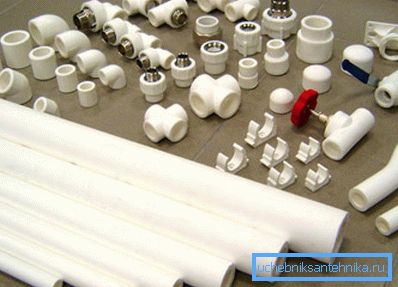

A csővezeték fém és műanyag részeinek csatlakoztatásához speciális adapterhüvelyeket kell használni, amelyek egyik oldalán egy fémszál van, a másik pedig egy sima hüvely a műanyag forrasztáshoz.

Ugyanakkor a menet oldaláról a vízhüvelyben lévő értéket lehet feltüntetni, a műanyag csukló oldalától pedig az illesztéshez csatlakoztatni kívánt típusnak megfelelő érték, és valószínűleg Dn mm-ben. Ilyen esetek.

Az autonóm vízellátás értékeinek kiválasztása

Most néhány szó a vízcső átmérőjének kiszámításához. A pontos számításokhoz különböző módszereket alkalmaznak: különböző lépésekkel és technikákkal rendelkező matematikai képletek, az átlagolt táblák és a módszertani kézikönyvek, a különböző programok és az online számológépek használata is népszerűvé vált.

A matematikai módszer bonyolult, megfelelő képesítést igényel, a mérnöki egyetemek műszaki tanácsait és tábláit is nehéz használni, szakképzett (vagy legalábbis technikai) oktatás nélkül nehéz lesz kitalálni.

Az online számológépek és mindenféle számítási program a professzionális tervezők számára nem csak mosolyt okoz.

Az a vicces dolog, hogy a legmegfelelőbbek úgy vannak kialakítva, hogy az apartmanok és magánházak számításainak 95% -ában szabványos értékeket adjanak ki, amelyek ismertek és így és komoly rendszerek kiszámításakor teljesen ostoba, hogy ilyen szoftverekre támaszkodhassanak.

Figyelj! Ha lakáson belüli vezetékezést kíván készíteni, vagy önálló vízellátást vezet egy rendes magánháznak akár 3 szintig, akkor nincs szükség számításokra.

Az utasítás egyszerű - szabványos közös értékeket használunk, és nem bonyolítjuk az életünket:

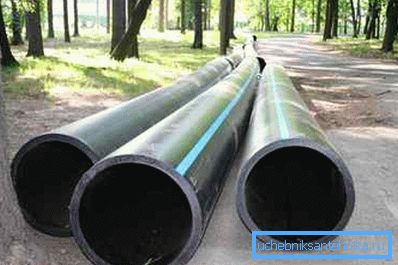

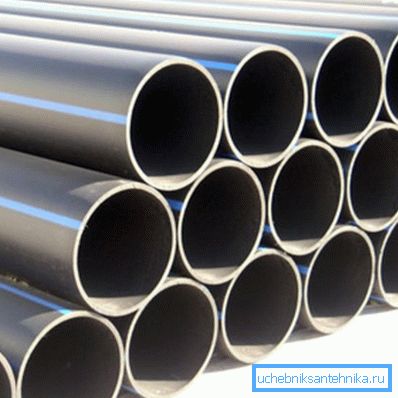

• A külső vonalnak a kútból való lefektetése vagy jól használható Dn = 32 - 50 mm. Mivel ezekhez a célokhoz leggyakrabban alacsony nyomású polietilénből (HDPE) készült alkatrészeket használtak, a hüvelyk értékeket nem lehet megadni;

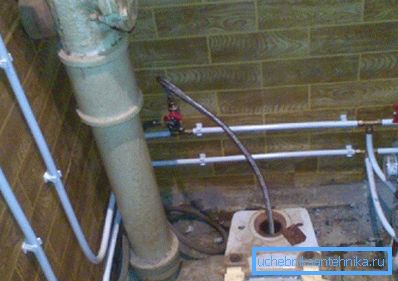

• A belső felszedők hüvelykes részekből állnak, vagy DN = 32 mm. Itt használhatja mind a fém, mind a műanyag rendszereket, gyakran polipropilént használnak;
• Vízszintes kábelezés a konyhában, a fürdőszobában és a WC-ben - Dn = 25 - 16 mm (3/4 ", 8 vagy 3/8").

következtetés

A vízvezeték-rendszerek ön-kiválasztásához és telepítéséhez alaposan meg kell ismerni az iparágban elfogadott méreteket és azok arányait. Önnek is képesnek kell lennie arra, hogy a méretet a metrikusból a hüvelyk rendszerébe konvertálja, és ismerje a szabványos értékeket a feltételes átmenet méretéhez.

A jelen cikkben szereplő videó segít abban, hogy ne zavarodjon meg a témában.
