Vízellátás a kútból - sok lehetőség, a körülményeknek

A vízellátási rendszerek bármelyikének megvalósítása sok tapasztalatot és professzionalizmust igényel - a fúrás helyétől a csővezetékek telepítéséhez. Ne felejtsük el, hogy az elektronikus irányítási és irányítási rendszer zavarja az ügyet, ami jelentősen bonyolítja a rendszereket és azok végrehajtását.

Szükséges lesz mindenfajta védelmi mechanizmust biztosítani vészhelyzet esetén is, és itt nincs tapasztalat, sokkal kevésbé.

Professzionális megközelítést igényel

A vízellátás általános rendszere nem függ nagymértékben a használt - "homok" (bal - A) vagy "mészkő" (jobb - B) - és az "A" ábra szerint:

• 1 hálós szűrő a kúthoz közvetlenül a burkolat alján, ez nem mentesíti a teljes szűrt szűrőrendszer telepítésének szükségességét a házban;
• 2 - merülő szivattyú;
• 3 - agyagzárás vak területen - védi mind az olvadékból, mind az esővízből, valamint a kútból kivont vízből az első, a fő és a későbbi megelőző, szivattyúk következtében;
• 4 - az úgynevezett csővezeték-gander, mint a "kút a homok" felső kimenete;
• 5 - burkolat;
• 6 - egy kazánkamra, amely már egy mély "mészköves mészkő" jellemzője a nyomáskiegyenlítésnek;
• 7 - szivattyú, ha a kút artéziai nagynyomás, akkor a szivattyú elhanyagolható, de általában csak a kút első használatakor;
• 8 - automatikus vezérlőrendszer túlterhelésvédelemmel;
• 9 - vízgyűjtő - a vízellátó rendszer elengedhetetlen része a kútból.

Szellőzőnyílás

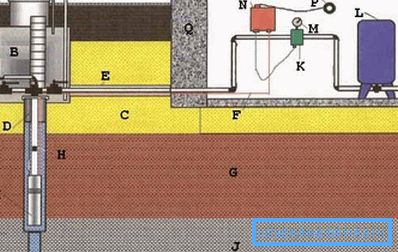

A "B" képen egy nagyon hasonló, de ugyanakkor tökéletesebb vízellátási séma látható egy adott házban - itt egy szellőzőnyílást használnak egy kaputól..

Megjegyezzük, hogy ez a rendszer alapvetően fontos vízelvezetést alkalmaz a csővezetéken keresztül a házon kívül közvetlenül a kaputól:

• A - a kazánkamra szellőztetése;
• B - caisson;
• C - homokréteg;
• D - a kútba leeresztett összes felszerelés biztonsági kábelét el lehet felejteni;
• E - a fővezeték védőburkolata a házhoz;
• F - elektromos kábel a szivattyú vezérléséhez;

• G - agyagréteg;
• H - visszacsapó szelep;
• I - szivattyú, észrevesszük, hogy ebben a rendszerben a szűrő fel van húzva, akkor megengedhető, ha a kútat kezdetben jól szivattyúzták;
• J egy mészkő réteg;
• K - nyomáskapcsoló kötelező védőmechanizmus, amely a házon kívüli vízelvezető csatornához csatlakoztatható, vészhelyzeti nyomásnövekedés esetén;
• L-membrántartály, általában otthoni körülmények között, elegendő tartály van 60-70 literre;
• M-manométer;
• N - vezérlőpanel;
• P - normál, normál otthoni tápegység 220 V és 50 Hz-en.

Áramkör

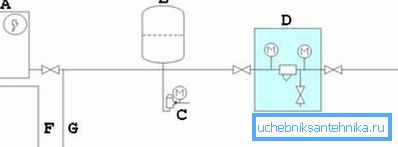

A rendszer fő összetevőinek tápellátása a következő:

• A - kazán vagy bármilyen más elektromos eszköz a kút vízének melegítésére;
• B - 40-50 literes víztartály, bár kapacitása mindenki preferenciáinak kérdése;
• C - védelmi relé a nyomáscsökkenés ellen mindkét irányban, amikor a nyomás hirtelen vagy élesen csökken, és jelentősen nő;

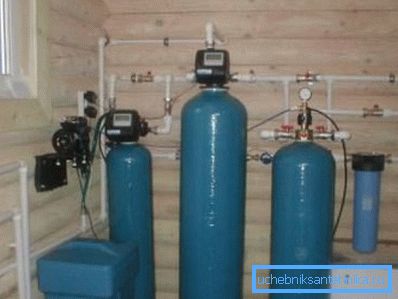

• D - szűrő - rendszerint több szűrőt helyeznek be a rendszerbe, gyakran szakosodott természetűek (vas, kemény vízhez);
• E - az áramkör része közvetlenül a kútban;
• F - fűtött vízkivezetés;
• G - hideg vízkivezetés.

Realizációk - az egyik cél, a különböző célok elérése

Tekintsünk több rendszert a vízellátás kivitelezésére egy házban lévő kútból, amely nagyon hasznos, speciális felszerelés használatában különbözik. Javasoljuk, hogy figyeljen ezekre az árnyalatokra.

Védelem a víz elvesztése ellen

Az ilyen védelem az egyik legfontosabb feladata, hogy egy vidéki házat vízhez juttasson..

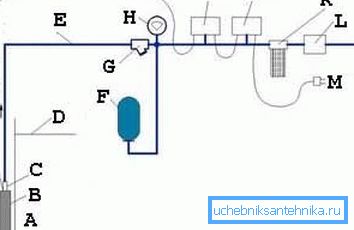

A megvalósítás módja az alábbi ábrán:

• A - nos, tudomásul veszi, hogy a rendszer nem függ a tökéletesen tökéletlen, homokos mészkő típusától, egy szabad áramló rétegtől a nyomástartóágyból;
• B - merülő szivattyú;
• C - visszacsapó szelep - vegye figyelembe a nagyon fontos vezetéket a reléhez, azonnali védelmet nyújt a víz távollétében, anélkül, hogy elemezné a nyomás és a víz jelenlétét a csövekben a tetején;
• D - földszint;
• E - csővezeték;
• F - hidrogén akkumulátora;

• G - durva szűrő, ez is nevezik iszap tartály - nagyon szeszélyes eleme a rendszer, amely gyakran el kell távolítani a karbantartás;
• H - manométer;
• I - nyomáskapcsoló;
• J - száraz működésű relé - ez a megvalósítás megkülönböztető jellemzője;
• K - másik szűrő cserélhető patronokkal;

• L - nyomáscsökkentő;
• M - szabványos tápegység 220/50-nél;

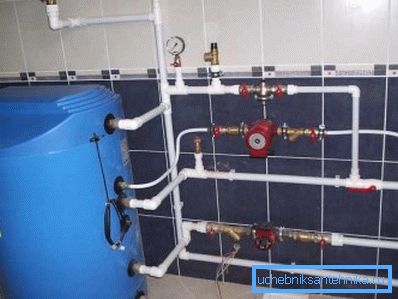

• N - majd a fogyasztók egészségügyi létesítmények és mosógépek formájában; Az egyik legfontosabb ilyen fogyasztó a gázkazán, amely a következőképpen csatlakoztatható:

• A - fűtés;
• B - vízellátás;
• C - gázellátás;
• D - fordított vizes csatorna;
• E - a fűtési rendszer visszatérő csatornája;
• F - amerikai típusú anya;
• G - golyóscsap;
• H szűrő, általában durva tisztításra alkalmas eszköz elegendő;
• I - nyilak jelzik a jelenlegi közeg irányát, a számokat - a csővezetékek ajánlott átmérőjét.

Melegítés és vízszigetelés

Amikor kúttal dolgozunk, akkor sem szabad megfeledkeznünk az alacsony hőmérsékletről és a csövek vízfagyasztásának nagy valószínűségéről. Ezért a vízszigetelésre és szigetelésre van szükség (a "B" ábrán mindkét feladatot egy tartály - E).

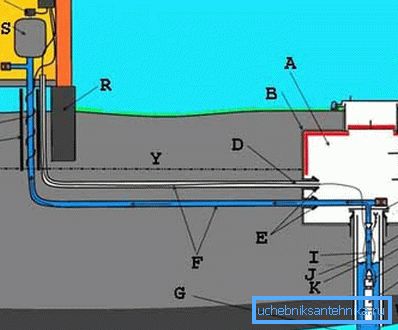

A rendszer, amely a felmelegedés problémáját előtérbe helyezi:

• A - kazánkamra;
• B - vízszigetelés;

Jó tanács! Vízszigetelés létrehozásakor azt tanácsoljuk, hogy kövesse az "arany" szabályt - több rétegből kell állnia. Például az alsó rétegben szigetelő vakolat, majd szellőztetett réteg, majd polietilén van a lécen. Ügyeljen arra, hogy a polietilént egy darabban takarja le. Ha ez nem lehetséges, akkor a szomszédos lapok széleit mindkét oldalon vízálló szalaggal csatlakoztassa.

• C - szigetelés, általában nedvességálló hab lemezek formájában;
• D - elektromos kábel védőburkolatban;
• E - tömítések esetén a rendszernek rendkívül szorosnak kell lennie;
• F - csővezetékek;
• G - jól nyitott a vízhez;
• H - tömítő sapka;
• I - belső vízemelő cső;
• J - biztonsági kábel;
• K - vízszint emelkedése a kútban;

• L - fém burkolat test;
• M - ez az eset is fémből készült, de műanyag is gyakran használatos;
• N - visszacsapó szelep;
• O - merülő szivattyú;

Jó tanács! A merülő szivattyúk jól működnek a kút első szivattyúzásánál. A jövőben javasoljuk, hogy fontolja meg egy erősebb felületi szivattyú telepítésének lehetőségét. Teljesítménye sokkal magasabb, és a karbantartás sokkal kényelmesebb. Az egyik hátrány az ára, ami lényegesen magasabb, mint a merülő szivattyúké.

• P - szigetelés;
• Q - elektromos fűtésrendszer - itt van egy átfogó védelem a fagyasztás ellen;
• R - az épület alapja;
• S - hidraulikus akkumulátor;
• T - nyomáskapcsoló;
• V - elektronikus vezérlőpanel;
• U - vízkivezetés a készülékbe - a házban lévő víz fogyasztói;

• W - agyagréteg;
• X mészkő;
• Y - a talaj fagyasztásának szintje - ezt a szintet a kútfúrás pontjának elemzésénél és kiválasztásánál kell meghatározni;
• Z - szellőztetett föld alatt, és egy másik előnye ennek a fajta alapozásnak.

Ügyeljen a ház fogyasztóira

Nos, most, amiért az összes zűrzavar kibontakozott - a kútból kivont víz fogyasztói.

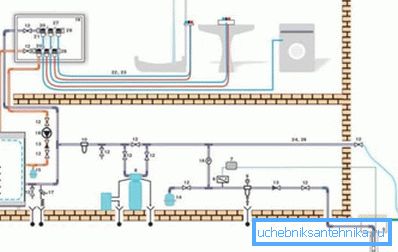

Ezt a sémát ajánljuk főnek, amikor a kútból vízellátást létesítünk:

• 1, 2, 3, 4, 5 - külső elemek: szivattyú, tengelykapcsoló, kábel, biztosítás, kútfej;
• 6 - nyomáskapcsoló;
• 7 - elektronikus vezérlőpanel;
• 8 - vízlágyító;
• 9 - szűrő, javasoljuk, hogy fordítson figyelmet a visszaverővel ellátott készülékekre;
• 10 - még egy szűrő, finom tisztítás cserélhető patronokkal;
• 11 - kazán;
• 12 - vízcsap;
• 13 - visszacsapó szelep;

• 14 - hideg akkumulátort, amelyet 10 bar nyomásra terveztek 50 literes térfogat mellett;
• 15 - hideg akkumulátort, de már 25 liter ugyanolyan nyomással;
• 16 - nyomásmérő csaptelep;
• 17 - kazán biztonsági rendszer;
• 18 - belső szivattyú;
• 19 - elosztószekrény;
• 20 - gyűjtő;
• 21 - csatlakozás;
• 22 - egy cső, az adott rendszerben 16 a 2;
• 23 - hullámosított védőburkolat;
• 24 - 22 mm átmérőjű rézcső;
• 25 - rézcső is, de átmérője 18 mm;
• 26 - hőszigetelés;
• 27 - zárójel;
• 28 - kupak a kollektorhoz.

Különös tekintettel

A vízellátás megszervezésénél különös gonddal kell elvégezni a kút minden munkáját, amely minden jövő sikerét meghatározza.

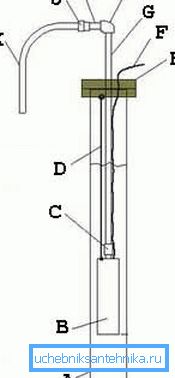

A földi készülékek elrendezése egyszerű lesz:

• A - kút, burkolat;
• B - a szivattyú;
• C - visszacsapó szelep;
• D-kábel biztosításhoz;
• E - fej;

• F - elektromos kábel a vezérlőrendszerhez;
• G - kisnyomású csővezeték;
• H az alacsony nyomású csatlakozási szög;
• I - csővezeték;
• J - anya - amerikai;
• K - a csővezetékből a fém-műanyagból a fogyasztók közé került.

A kúpos kamra jelenléte nem szükséges a kút felszerelése esetén, de a kamra nagyon kívánatos, ha a víz alulról nyomás alá kerül.

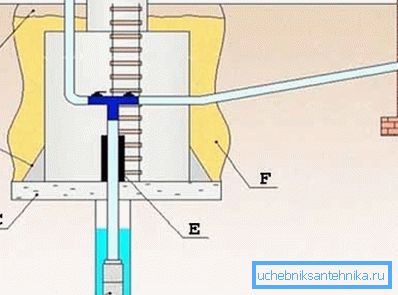

Javasoljuk, hogy a kazánházat szellőztetéssel és ürítéssel távolítsa el a vízi vízelvezetésből a házon kívül:

• A - a talaj feltöltése, továbbá azt tanácsoljuk Önnek, hogy készítsen egy erős agyagvárat a megolvadt és esővíz megóvásának megakadályozására, valamint a kút szivattyúzása után felhozott vizekre;
• B - kötési kábelek;
• C - betonpad;

• D - a szivattyú;
• E - vízszigetelés;
• F - a kamra homokbeton permetezése, az ajánlott homok és cement aránya 5-1.

megállapítások

Az a kérdés, hogy hogyan lehet vizet hozni az országból egy kútból, több megoldást kínál, de gyakran csak az egyik megfelel az Ön konkrét működési feltételeinek.

Számos árnyalatot kell figyelembe venni, amelyek közül néhányat szem előtt kell tartani a ház egészének tervezési szakaszában.

• Ezért először is az utasításnak tartalmaznia kell egy részletes tervet a víznek a házba történő átadására az elővárosi tervezési szakaszban.
• És másodsorban, nagyon nehéz lesz megbirkózni egy tapasztalt építőipari csapatral, hogy teljes egészében elvégezhesse a munkát kulcsrakész alapon.

Ez azonban meggyőzni fogja Önt és egy további videót ebben a cikkben, amelyet javasoljuk többször nézni.
