Vízellátó és szennyvízrendszerek telepítése: a számításoktól

Milyen anyagok végezhetik el a vízvezetékszerelést és az egészségügyi berendezést az apartmanban vagy magánházban? Mi legyen a cső átmérője? Milyen lejtőn fekszik a csatorna? A cikkben megpróbálunk választ találni ezekre és néhány más kérdésre.

Az anyagok kiválasztása

Kezdjük, emlékezzünk arra, milyen lehetőségeket kínál a modern piac.

A vízellátáshoz:

• Fekete és horganyzott acél.
• Hullámozott rozsdamentes acél.
• Fém műanyag.
• réz.
• polietilén.

Tisztázni: az alacsony hőállóság miatt (nem magasabb, mint 60-70 fok), a polietilént csak hideg vízben használják.

• Térhálósított polietilén. A polimer molekuláinak keresztkötése jelentősen megváltoztatja fizikai tulajdonságait: fűtést és vízvezeték-melegvizet alkalmazhat.
• polipropilén.

A választás közöttük meglehetősen bizonytalan; a szerzõ azonban mernek ajánlani egy hullámosított rozsdamentes csövet a központosított melegvíz-ellátó hálózatokhoz és a saját kazánhoz vagy oszlophoz tartozó vízellátó rendszerrel megerõsített polipropilénhez.

Miért? Bizonyos esetekben (hirtelen nyitott vagy zárt szelep, a szelep orcájának leesése, csavarszelep szelepének tépése stb.) A névleges nyomás a forró vízrendszerben, amely 3,5-6,5 kgf / cm2 lehet rövid élettartamú növelje 2-3-szor. Ez a hidraulikus sokk okozza a lakások baleseteinek és árvizeinek jelentős részét.

Számos okból a vízütés valószínűsége sokkal magasabb a központosított melegvíz-ellátó rendszerekben; ezért biztonságosnak kell lenniük, és olyan anyagokat kell használniuk, amelyek jelentős biztonsággal rendelkeznek.

Hivatkozás: a hullámosított rozsdamentes acélhoz a Kofulso 60-as légköri nyomáson ellenáll a hidraulikus nyomásnak.

Abban az esetben, ha csak egy hideg vizet szállítanak egy házba vagy egy lakásba, a vízütő valószínűsége eltűnt. Ha igen, mentheti a vízvezetékeket: a polipropilén ára legalább háromszor alacsonyabb, mint az azonos pogonázi rozsdamentes acél ára.

Mi a rossz egyéb anyagok:

• A korrózióvédelemmel ellátott acél korrózió hatására rozsdásodik fel, és belülrõl lerakódások keletkeznek.
• A galvanizálás nagyon sok munkaigényes összeállítást igényel a meneteken a csövek méretének beállításával.

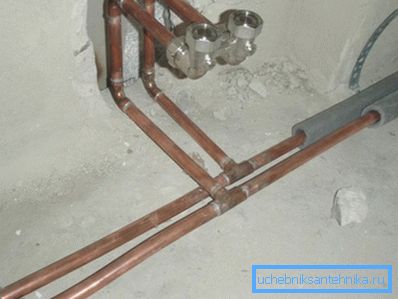

• A réz sokkal drágább, mint a többi megoldás, mivel nincs jelentős előnye ugyanazon rozsdamentes acélon.

• A keresztkötéses polietilén nem túl esztétikus, nyitott fektetéssel, és nagyon költséges (10.000 rubel) expander vásárlását igényli.
• Fém-műanyag lényegesen alacsonyabb a rozsdamentes acél szilárdsága, és a polipropilén - az ár.

Milyen szelepek jobbak vásárolni? Itt a válasz egyértelmű: a mi választásunk golyóscsap.

Vásárláskor több dolgot kell figyelni:

1. Forgatás a kar nem kell sok erőfeszítést.
2. A szárat egy anyával kell ellátni, amely lehetővé teszi a tömítés meghúzását.
3. Célszerűbb a króm nélküli csapokat előnyben részesíteni, sárga burkolattal. Ez biztosítja, hogy a test anyaga réz, és nem silumint tartalmaz, amely rendkívül alacsony mechanikai szilárdsággal rendelkezik.

Mit kell használni a szennyvíz anyagaként?

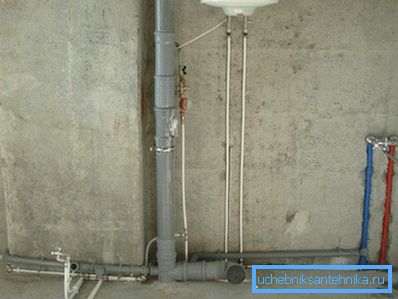

A ház vagy a lakás körüli kábelezéshez - harang alakú szürke PVC csövek gumitömítéssel. Nagyon erősek és tartósak, egészen ésszerű áron.

De ha felújítjuk a felújítót egy lakóházban, jobb, ha inkább az öntöttvas vagy az úgynevezett csendes műanyag csövek előnyben részesülnek, beleértve egy rétegben nagyobb sűrűségű anyagot. Nem engedik, hogy a lecsapolt víz hangja megzavarja az éjszakai békét.

Vízellátás kiszámítása

Mire van szükség számításokra?

1. Tervezett áramlás a csőben.
2. Átmérője, amelyet az áramlás választ.

1. A nyomás csökkenése. Ha az egészségügyi berendezés végén a nyomás kevesebb, mint öt méter, akkor érdemes megfontolni a vízellátási szakasz növelését.

fogyasztás

A háztartási egészségügyi berendezésekre vonatkozó kiadási előírásokat a SNiP 2.04.01-85 tartalmazza. Adunk a megfelelő táblázat egy részét.

A bizonyíték kapitány azt sugallja: egyes eszközök egyszerre használhatók (pl. Mosdó és mosdó). A számítások során a csúcs teljes fogyasztást.

átmérő

Ennek kiszámításához két képletre van szükség: egy körzet köré és a víz áramlására egy ismert szakaszon egy ismert áramlási sebességgel.

A kör területét úgy számítjuk ki, hogy S =? R ^ 2, hol van a szám? feltételezhetően 3,1415, és az r sugara a cső belső átmérőjének fele.

A vízfogyasztás a Q = VS képlet segítségével számítható ki. Ebben ben Q a kívánt érték, V a vízáramlási sebesség, és S a keresztmetszeti terület.

Megjegyzés: a számítások kényelméért a számítások összes értéke SI mértékegységsé alakul - méter, négyzetméter és köbméter másodpercenként.

1,5 m / s a ​​becsült áramlási sebesség, a háztartási ivóvízellátás maximális értéke. A határérték túllépése a hidraulikus zaj megjelenését jelenti.

Engedje meg, hogy a saját kezünk példájaként kiszámolja a vízellátó rendszer méretét, amely vízzel biztosítja az egyszerre használt fürdőkádat, a WC-t tartály és mosdókagylóval.

1. A fenti táblázat szerinti teljes fogyasztás 0,250 + 0,100 + 0,120 = 0,470 l / s. SI-ben újraszámoljuk: 0,47 l / s = 0,00047 m3 / s.
2. Az 1,5 m / s legnagyobb megengedett áramlási sebességgel a keresztmetszeti területet a második képlet alkalmazásával, 0,00047 / 1,5 = 0,000313 m2-ben kell kiszámítani.
3. Az első képlet segítségével kiszámítjuk a cső belső részének sugarait. Ez egyenlő 0,0099 méterrel, vagy 9,9 mm-rel.
4. Az átmérő egyenlő: 9,9 * 2 = 19,8 mm.

Ne felejtsük el: a műanyag és fém-műanyag csöveket külső átmérővel jelöltük meg, amely általában egy lépéssel nagyobb, mint a belső átmérő. A polipropilén esetében a kívánt méret a mi esetünkben 25 mm.

Nyomáscsökkenés

Ebben az esetben az ivóvízellátás kiszámítására vonatkozó utasítás a H = 1,3iL képlet használatára korlátozódik, amelyben:

• H a vízoszlop kívánt méteres cseppje.
• L a cső hossza.
• i hidraulikus lejtése.

Mi a hidraulikus meredekség, és hol érheti el az értékét?

Ez a név az ellenállásnak, amelyet a csővezeték átáramol. A csőanyagtól, az átmérőtől és az átfolyási sebességtől függ.

Az összes futó anyag és méret értékei az úgynevezett Shevelev táblázatokban találhatók. Jelzik az 1000 méteres hidraulikus lejtés értékét 1000 méteres cső esetén. Ahhoz, hogy a képletünkbe helyettesített i értéket meg lehessen kapni, a 1000i-t meglehetősen eloszlattuk 1000-gyel.

Számítsuk ki a 20 mm belső átmérőjű vízellátásunkban lévő nyomásesést, néhány további bemenettel:

• Csőanyag - polipropilén.
• Hossza 12 méter.

Az 1000i értékre hivatkozni kell a könyvtárakra. A vonatkozó táblázatban szereplő részeket a mi esetünkben bemutatjuk:

Az 1,49 m / s átfolyási sebességnél, ami legközelebb van a megengedett legnagyobb értékhez, a 1000i egyenlő 221,8, i pedig 221,8 / 1000 = 0,2218.

Ezt az értéket a cső hosszával együtt a következő képletbe helyezzük: 0,2218 * 12 * 1,3 = 3,46 méter. Az 5 méteres legkisebb megengedhető nyomás a végső vízvezeték szerelvényen csak 8,46 m bemeneten lesz (amely 0,846 kgf / cm2 nyomásnak felel meg). Mivel a tényleges nyomás a vízvezetékben általában 2,5-3,5 kgf / cm2-nél kisebb, a cső átmérője elégséges.

Csatornázás

A szennyvízcsatorna átmérőjének megválasztása a legegyszerűbb szabály szerint történik: a mosdók, mosdók és zuhanyzók elválasztására szolgáló nyílások 50 mm-es csővel vannak elhelyezve; a két és több eszközből kilépő szelvényeket, valamint a WC-tálakkal ellátott ágakat 110 mm-es méretben alakítják ki.

A lejtés 3,5 cm / méter 50 mm és 2 cm 110 mm. A lejtős pályák elfogadhatatlanok: mindegyik a zsírok és szuszpenziók állandó felhalmozódásának helye lesz, és hosszú távon - az elzáródások előfordulásának helye.

A hulladékcső rögzítési pontjai közötti maximális távolság 10-szeres átmérője.

A legmegfelelőbb a cső vágása a csiszológépen bármelyik vágólemezzel. Jobb a szabadban történő munkavégzés, vagy a légzőszervek védelme gézkötéssel: biztosan nem érdemes lélegezni a műanyag port.

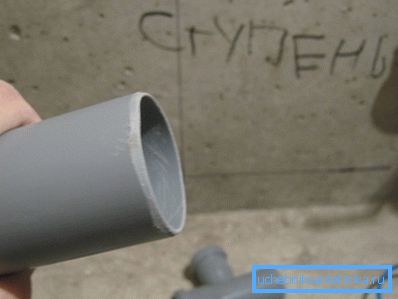

A helyszínen levágott cső külső oldalán egy éles késsel eltávolítják a letörést.

Csökkentse a dokkolási erőfeszítés szükségességét.

A gumi tömítéssel és a cső végével is megdörzsölhetők.

• A Ratruby mindig a szennyvíz áramlásának irányába mutat.
• Jobban működik, hogy ne végezzen 90 fokos szöget és két 45 fokot. Ebben az esetben sokkal kevesebb probléma jelentkezne a tisztítás során, amikor eltömődött.
• Ugyanezen okból, hosszú szakaszokon és körökön érdemes a revíziókat vagy a pólókat dugóval ellátni.

Vízellátás szerelése

Rozsdamentes acél

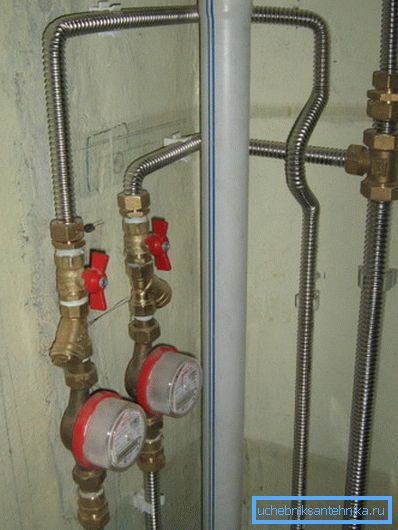

Ebben az esetben a vízvezetékek felszerelését a legegyszerűbb, szilikongyűrűvel ellátott tömörítő szerelvényekkel végezzük. Szerszám - két nyitott vagy állítható csavarkulcs. A cső legkisebb forgásiránya megegyezik annak átmérőjével, így a szerelvények száma minimális.

A cső falra történő rögzítéséhez műanyag vagy fém bilincsekkel; a rögzítési pontok közötti távolság legfeljebb egy méter lehet.

polipropilén

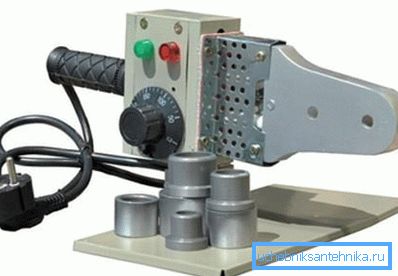

A polipropilénből készült vízvezetékek felszerelését alacsony hőmérsékletű forrasztópákkal végzik, különböző átmérőjű fúvókákkal.

Az öntött szerelvények csövek összekapcsolása ugyanazon polipropilénből.

A forrasztási folyamat így néz ki:

1. A forrasztópala megfelelő méretű fúvókával van ellátva, és 240-260C-ig melegszik.
2. A szerelvény csöve és aljzatát néhány másodpercig a fúvókával egyesítjük, majd a csövet behelyezzük a szerelvénybe és egy ideig tartjuk.

A csövek hevítésének, rögzítésének és hűtésének időtartama, hogy erős csatlakozást kapjon, méretétől függően:

Mint mindig, számos finomság létezik:

• Alumíniumra erősített csöveken a fóliát el kell távolítani a hegesztési területről. Ezt a munkát rázógép (külső erősítéssel) vagy síkvágó (a fal közepén lévő megerősítő réteg helyén) végzi.
• A cső és a szerelvény szigorúan elforgatással, forgatás nélkül kombinálható. Ellenkező esetben az olvadt műanyaghullám gyengíti az ízületet.
• A forró vízben lévő hosszú polipropilén egyenes szakaszok tágulási illesztésekkel vannak ellátva - U alakú vagy gyűrűs kanyarok.

• A bilincsek nem akadályozhatják a csővezeték meghosszabbítását a fűtés során.

következtetés

Reméljük, hogy sikerült segíteni az olvasónak az anyagok kiválasztásában és a saját projektjeik megvalósításában. A cikkben szereplő videóban, mint általában, további információkat találhat. Sok szerencsét!
