Vízhálózatok: fajták, összetevők és tervezési kérdések

16-08-2018
Vízellátás

A vizet vízvezetékekkel és vízellátó hálózatokkal szállítják a fogyasztók. Ezeknek a szerkezeteknek meg kell felelniük a hatékonyság és a megbízhatóság követelményeinek. Ez a csővezeték útvonalának és a hálózat elrendezésének, anyagának és csőszakaszának kialakításában, valamint működési módjaik megfelelő megválasztásával érhető el.

A vízvezetékek helyének kiválasztásakor, hozzárendelésénél és használatánál figyelembe kell venni a szárazföldi jogszabályokat és bizonyos szabályozási dokumentumokat.

A vízellátó rendszerek összetett technikai berendezések.

A vízi hálózatok fajtái

Minden vízellátó rendszer külső és belső hálózatokra van osztva.

A rendszerek külső része

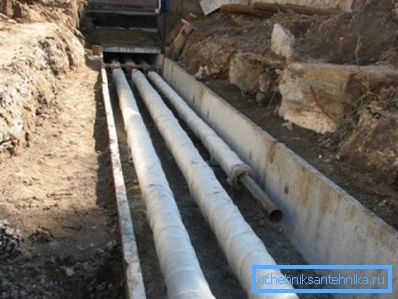

A fotós hálózatban, három szálon.

Húzzon el vízzel 1, 2 és több "szálat". A legjobb megoldás az, hogy egy viszonylag magas területen helyezkedjen el, minimális számú szerkezettel, a karbantartást és javítást célzó területeken.

A fogyasztók vízellátásának tervezett szintjének biztosítása érdekében, a párhuzamos vezetékek között kapcsolókészüléket biztosítanak. Az útvonal hossza és a szerviz tárgyak tároló tartályainak helyén elhelyezhető.

A vízellátó hálózatok besorolása azt a módot választja, hogy a vizet nyomásra és nem nyomásra vezesse.

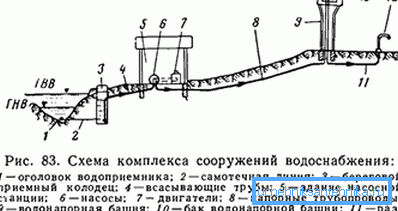

A külső nyomásvízellátás diagramja.
  1. A folyadékot szivattyúkkal vagy nyomáskülönbségeken keresztül nyomáshálózatokba pumpálják. A forrás vízszintjének piezometrikus jelölése és a bevitel pontján számított piezometrikus jel között van. Az első vezetékek az injektálás, a második gravitációs nyomás (gravitációs nyomás).
  2. A nem nyomású (gravitációs-gravitációs) vízvezetékekben a belső tér (szakasz) nincs teljesen kihasználva. Alkalmazásuk hatóköre nem olyan széles a nyomással szemben.

Figyelj! A szabadon folyó vezetékek megvalósíthatósága bizonyos pontokon múlik. Például a folyadékellátás kezdetének és végének jelzései közötti különbség, a régió megkönnyebbülése, a kínálat és a gyűjtőcsomópont közötti távolság.

A nem nyomócsövek használata csökkenti a vízvezetékek költségeit. De az útvonal költsége a hosszabb növekedés miatt nőhet a szükséges lejtők biztosításához.

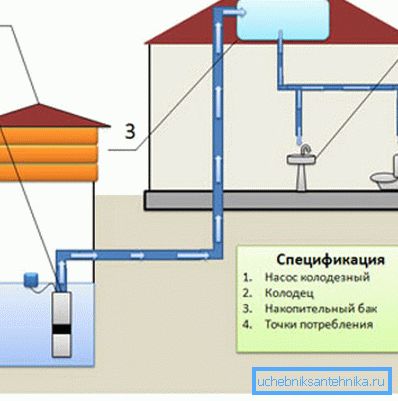

Autonóm gravitációs vízellátó rendszer.

A rendszer konfigurációja függhet az ilyen tényezõktõl:

  • a felszín alakja és az objektum elrendezése;
  • a mesterséges és természetes akadályok jelenléte;
  • a térség megkönnyebbülése;
  • az erőforrás főbb fogyasztói helye;
  • vízforrás helyek stb.

Emiatt a hálózati konfiguráció elágazó, gyűrűs vagy vegyes lehet. A gyűrűs társaik a legdrágábbak, de a legnagyobb megbízhatósággal rendelkeznek.

Az utasítás megjegyzi, hogy a rendszer főmennyiségét kiszolgáló rendszer menetei törzsek. Anélkül, hogy a hálózat megjelenéséhez kötődne, az autópályát mindig a fő vízáramok irányába kell fektetni. Fel kell fednie az egész helységet.

Mik a külső hálózatok

A nyomóhálózatok fő elemei a következők lehetnek:

  • feltöltő tartály;
  • szivattyúállomás;
  • nyomásvezeték (vízvezeték);
  • vízépítés (torony);
  • hidrosztatikus és hidrodinamikai nyomás vonalak;
  • nyomás alatti tartály;
  • kamera váltani.

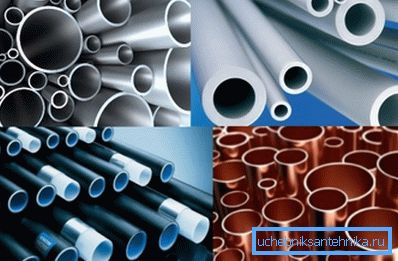

Vízvezetékek különböző anyagokból.

A csővezeték anyaga a rendszerek tervezésénél és a felhasználás körülményeitől függ. Ez lehet acél, műanyag, vasbeton, azbesztcement.

Az alsó táblázatban az acélcsövek legáltalánosabban használt átmérője látható.

Átmeneti feltétel, cm-ben A cső falvastagsága, mm-ben Tömeg méterenként kg-ban
tüdő normális megerősített tüdő normális megerősített
0.6 1.8 2 2.5 0,37 0.4 0,47
0.8 2 2.2 2.8 0,57 0,62 0,74
1 2 2.2 2.8 0,74 0.8 0,98
1.5 2,35 ? ? 1.1 ? ?
1.5 2.5 2.8 3.2 1.16 1.28 1,43
2 2,35 ? ? 1.42 ? ?
2 2.5 2.8 3.2 1.5 1,66 1,86
2.5 2.8 3.2 4 2.12 2,39 2,91
3.2 2.8 3.2 4 2,73 3,09 3,78
4 3 3.5 4 3,33 3.84 4.34
5 3 3.5 4.5 4.22 4,88 6.16
6.5 3.2 4 4.5 5.71 7,05 7,88
8 3.5 4 4.5 7,34 8,34 9.32
9 3.5 4 4.5 8,44 9.6 10.74
10 4 4.5 5 10.85 12.15 13.44
12.5 4 4.5 5.5 13.42 15.04 18.24
15 4 4.5 5.5 15.88 17.81 21,63

Belső vízellátás

Az épületek és tárgyak belső vízellátó rendszerét azon berendezések, alkatrészek és eszközök összesítésének nevezik, amelyek biztosítják az erõforrás külsõ hálózattól való átvételét és a vízadagolók nyomás alatti szállítását.

Az épületekben lévő vízellátó hálózat eszköze a következő:

  • egy vagy több bemenet;
  • egy vagy több mérőeszköz;
  • elosztási és ellátási csővezeték;
  • elzáró és szabályozó szelepek.
  • néha a rendszer tartalmaz szivattyúkat a nyomás növelésére és a lágyításra, deferrizációra, elszíneződésre stb. a víz.

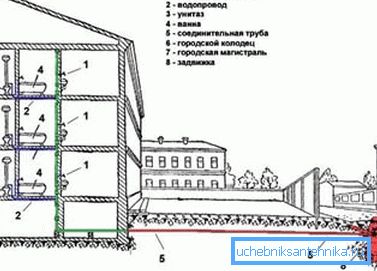

A háztartási vízvezeték rendszere.

A belső vízellátó rendszer saját kezűleg csatlakoztatható a település önkormányzati ellátóhálózatához, vagy önálló vízforrásból (felületi vagy földalatti).

Céljuk szerint a létesítmények és épületek vízellátó rendszereit ipari, ivó- és tűzoltó rendszerek alkotják.

  1. A termelési hálózatok különböző minőségű vizet szolgáltatnak a fogyasztók műszaki igényeihez (berendezések hűtése, termékek gyártása, például beton, élelmiszertermékek stb.).
  2. A tűzoltószerek a tüzek eloltására és az elterjedésük megakadályozására szolgálnak.
  3. A bentlakásos ivóvízellátó hálózatokat ivóvíz minőségű víz szállítására tervezték. Ezenkívül az erőforrást főzéshez és higiéniához használják.

Az erőforrás használatának módja szerint a rendszer biztosítja a közvetlen, visszirányú vagy ismétlődő áramellátás biztosítását. A hazai hálózatokban az első fajta gyakori, az utóbbi kettő egyre inkább a termelésben keresett.

Tervezési problémák

A tervezés elsődleges feladata a vízellátó hálózat átirányítása, amely magában foglalja a csővezetékek tervezését.

Figyelj! A megvalósítás feltétele a megbízhatóan megbízható rendszer létrehozásának feltétele. Ugyanakkor az építési költségnek a legalacsonyabbnak kell lennie.

Ha figyelembe vesszük a nyomon követést:

  • a vízforrás és annak fogyasztói helye;
  • a térség megkönnyebbülése;
  • folyók, szakadékok, parkok, utcák, épületek, szerkezetek és más, a csővezeték telepítésének mesterséges és természetes akadálya.

A nyomvonalat a régió topográfiai térképén végezzük a legrövidebb út mentén, megkerülve az akadályokat.

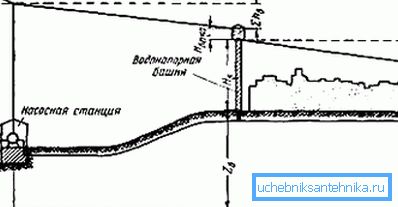

A víztorony magasságának kiszámítására szolgáló rendszer.

Figyelj! Az erőforrásokat nemcsak a szükséges mennyiségben kell a felhasználóknak átadni, hanem a nyomás is elegendő. Megfelelőnek kell lennie ahhoz, hogy felemelje a vizet a víz összehajtására szolgáló helyek elhelyezésére.

Ebből a célból állandóan szabadon kell tartani a vízellátó hálózaton. Ez azt jelenti, hogy a csővezeték folyadék szintje (piezometrikus) és a talajfelszín közötti különbség között van.

Szabad nyomással

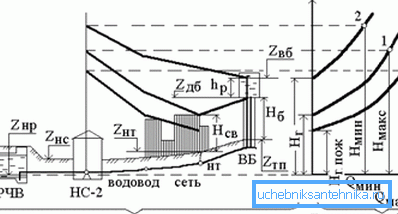

Piezometrikus címkék a vezeték körzetében.

Egy szabad fejet kell létrehozni, amely elegendő a csomagtartó egész hossza mentén, még a legmagasabb és legtávolabbi pontokon is.

Ilyen kedvezőtlen területeken a nyomás nem eshet a rendeletben meghatározott értékek alá.

  1. Tehát a víztorony magasságának pontos meghatározásához szükség van a vízellátó hálózat diktálási pontjának megállapítására - ez a terület, amelyre a víz nehezen emelhető.
  2. Ezt a helyet számítások határozzák meg.
  3. Ebből a célból számos kedvezőtlen területet választanak ki az elosztóvezeték eloszlási nyomon. Egyikük diktál.
  4. Továbbá meghatározzuk az "általános hígítási pontot", amely a legközelebb áll a problémához. Ettől a folyadékot betáplálják belőlük.
  5. A nyomásjelzés (piezometrikus) meghatározása az általános elosztási ponton az erőforrás felemelésére kiválasztott problémás területekre és a piezometrikus jelek paramétereinek összehasonlításával a szakértők kiszámítják a diktálási pontot. Ő számára a címke értéke magasabb lesz.

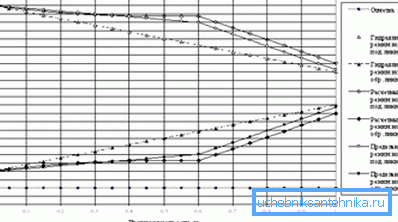

Példa a piezometrikus grafikákra.

E munka során a vízellátó hálózat piezometrikus grafikáját rajzolják. Jelzi a nyomásváltoztatást a vezeték hosszában.

Az egyik fontos tervezési feladat a rendszer részletezése. A vízvezetékek, szerelvények, szerelvények stb. Hálózatának kiválasztása és speciális elhelyezése.

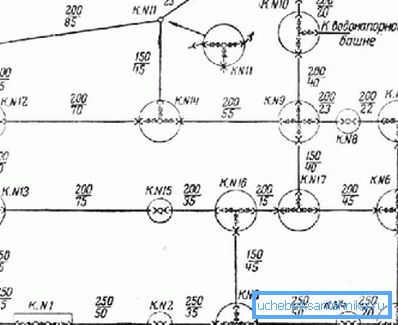

Részletes rendszer.

A vízellátó hálózat részletes leírása a vízellátási rendszer választott lehetőségének megfelelően történik. Ezt akkor hajtják végre, amikor a rendszer hidraulikus számítása már végrehajtásra került, megtalálták az erőforrás-fogyasztás tényleges értékeit, meghatározták a csővezetékek anyagát és átmérőjét. A tervezők részletes rajzokon dolgoznak. A szimbólumok segítségével a szerelvények, szerelvények és egyéb elemek, amelyekből a rendszer szerelvényei összeszereltek, rajta láthatóak.

Néhány jogi probléma

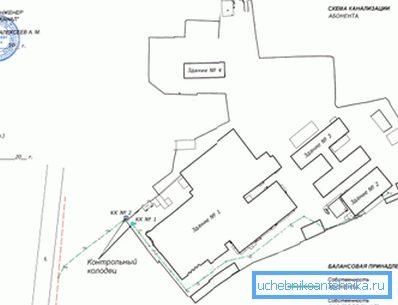

A hálózati oldalak egyensúlyának rendszere.

Ha a létrehozott vízellátó rendszer csatlakozik a közüzemi hálózathoz, először meg kell szereznie az előzetes technikai feltételeket a regionális Vodokanalban.

Ezek megszerzéséhez ezeket a dokumentumokat kell összegyűjtened és benyújtani.

  1. A TU kérelme.
  2. Az a forma, amelyben a vízellátó hálózatok mérlegét fogják leírni.
  3. A kérelmező adatai: útlevél, postai és lakóhely cím, elérhetőségi adatok.
  4. Cím tétel egy telken.
  5. Tervezze meg azon terület határait, ahol a vízellátást kiépítik.
  6. Engedély a telek ilyen használatához.
  7. Információ a tervezett üzemidő bevezetéséről.
  8. A szükséges erőforrás mennyiségének (azaz tervezett terhelésének) számítása.
  9. Az építési paraméterekre vonatkozó adatok.

A kész tárgyak vízellátó hálózatához való technológiai kapcsolat a telek határain belül történik. Ez 18 hónapon belül történik, a csatlakozási szerződés aláírásának napjától számítva.

Meg kell jegyezni, hogy ugyanakkor a vízellátási hálózatok üzemeltetési felelősségének felosztására vonatkozó határokat az Orosz Föderáció 167. sz. "Közösségi vízellátó rendszerek és csatornarendszerek használatának szabályai az Orosz Föderációban" című rendeletével összhangban kell végrehajtani.

következtetés

A vízellátó hálózatok összetett hidraulikus szerkezetek. Számos típus létezik, melyeket a rendszer céljának és működési feltételeinek megfelelően kell kiválasztani. A cikk ebben a cikkben bemutatja a témát.
