Víznyomás a vízellátó rendszerben: mérési egységek, normák,

Mi a víznyomás a hideg vagy melegvízellátásban? Hogyan történik a nyomásmérés? Vannak-e szabályozási korlátok az értékére? Ebben a cikkben megpróbáljuk megválaszolni ezeket a kérdéseket, és ugyanakkor megtudhatja, hogyan lehet kiszámítani a vízellátó rendszer nyomásesését ismert paraméterekkel.

egységek

Először is meg kell tudni, hogy a vízellátó rendszer milyen víznyomás-mértékegységeit használják jelenleg.

légkör

Ez az egység megfelel a tengerszint légköri nyomásnak. Itt azonban van egy kis finomság: a túlnyomás a légköri viszonyoktól függ. A 0,2 m-es vízcső értéke, amelyet egy nyomásmérő mutat, 1,2 atmoszféra abszolút értéknek felel meg.

Hasznos: ahelyett, hogy a szó atmoszféra, egyenértékű fogalom gyakran használják - kgf / cm2. A készülék fizikai jelentése az az erő, amellyel az 1 kg tömeg a föld gravitációs gyorsulása alatt 1 cm2-es területre nyomódik.

A bár

Az elavult mértékegység, amelyet az SI előtti GHS mérőrendszerből vettek kölcsön. Elég tudni róla, hogy a rúd körülbelül (körülbelül 2% pontossággal) egyenlő a légkörrel. Gyakran egy víznyomásmérő víznyomás mérésére szolgáló nyomásmérő két skálával rendelkezik - bárokban és megapascálokban.

MPa

A Pascal egy új, négyzetméternyi felületet jelent. Mivel az egy kilogramm tömege 9,8 Newton erővel présel az alapon, 1 megapixel megközelítőleg 9,8 kgf / cm2. Néha ezt az értéket 10-re kerekítik.

Fejfeszültség

A fej fogalmának méterben mérve a vízoszlop magasságát jelenti egy adott túlnyomásnak megfelelően. Hogyan lehet kipróbálni a nyomást a manométer ismert indikációinál kgf / cm2-ben? Elég, hogy 10-gyel szaporodjon: egy felesleges légkör 10 méterrel felemelheti a vízoszlopot.

mérések

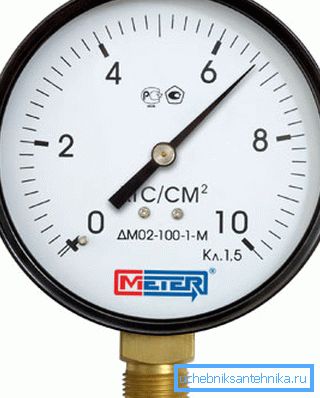

A víznyomás mérésére szolgáló eszköz egy vízellátó rendszerben nyomásmérőnek ismert. A legkedvezőbb árú műszerek ára körülbelül 150-200 rubelből indul; a digitális eszközök azonban egységenként és akár több tízezer forintba kerülhetnek.

A saját kezünkben érdekes paraméterek mérésének módja teljesen egyszerű:

1. A lengyel vagy egyéb tömítőanyaggal feltekercselt készüléket a szabályozó szelepbe csavarják..
2. A szelep kinyílik, majd felszáll.

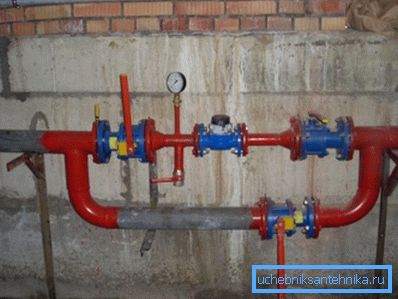

Ellenőrizze a mérések szivárgását a felvonószerelvényben (áramlás, visszatérés és keverék a felvonó után) és a vízmérőben (általában a mérő előtt és után). Ha a mérést tetszőleges ponton kell eltávolítani a vízellátó rendszerben, akkor ez könnyen elvégezhető a dugó helyett a nyomásmérő csavarozásával az egyik felszállóba és elindítva.

Mint mindig, számos finomság van.

• A vízellátó rendszer munkájának részletes bemutatása érdekében a méréseket az esti órákon át eső vízfelvétel csúcsán kell végrehajtani.

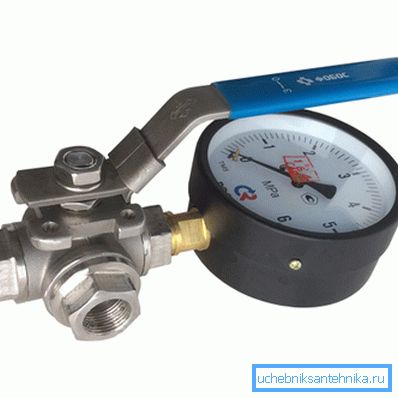

• A vízellátó rendszerrel folyamatosan összekapcsolt eszköz gyakran ragaszkodik: a nyíl egyetlen pozícióban van. Ennek elkerülése érdekében a vezérlőszelep helyett egy háromszoros szelepet helyeznek el, amely a lefolyónyílással van ellátva, ami lehetővé teszi, hogy a mérés után a vizet a testéből kidobják.

• A folyamatosan kivehető eszköz sárgaréz csőszálának gyorsan kivehető. Egy egyszerű utasítás segít megoldani a problémát: a manométert egy acél hosszabbító kábellel kell ellátni.

szabványok

Itt vannak a víznyomás szabályai a vízellátó rendszerben a jelenlegi SNiP 2.04.01-85-ben.

Mivel könnyű kiszámolni, a víznyomás a városi vízellátásban általában 0,25 MPa-nál nagyobb, mint a felső szinten, ami 25 méteres magasságnak felel meg. A magasabb építési magasságnál a közbenső szivattyúzást a középső padlón kell elhelyezni.

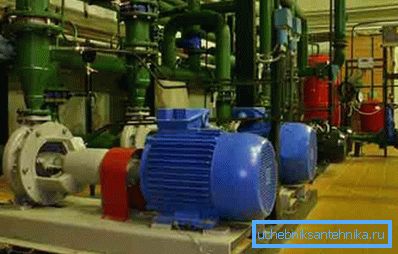

Azonban: a gyakorlatban minden, a szerzőnek ismert szivattyúállomás a ház alagsorában vagy egy különálló épületben található. Amikor a bontási pontokon az első emeleteken dolgozik, akkor lehet 8 - 9 kgf / cm2.

A gyakorlatban a tipikus nyomásértékek az autópályákon és autópályákon a következők:

• Hideg víz - 3 - 4 kgf / cm2.
• HMV - 3,5 - 6,5 kgf / cm2.

Nyomáscsökkenés

Ha a víz átfolyik a csövön, akkor a kimeneti nyomás kisebb, mint a bemeneten.

A csökkenést több tényező határozza meg:

1. A cső átmérője.
2. Hosszúsága.

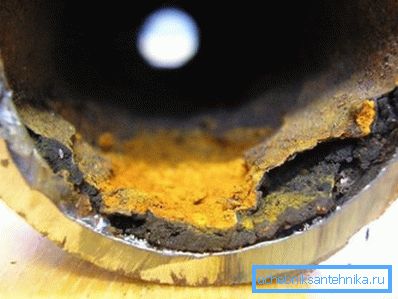

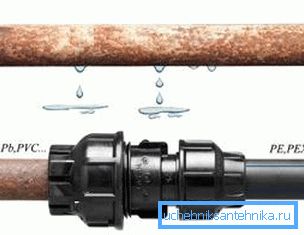

3. A falainak durvasága.

1. Az áramlási sebesség.

A számításhoz a H = iL (1 + K) képletet használjuk.

Ben:

• H - nyomásesés méterben. Ahhoz, hogy lefordítsa a légkörbe, elegendő az eredményt 10-re osztani.
• i - a hidraulikus lejtés, amelyet az átmérő, a cső anyag és az áramlási sebesség határoz meg.
• L a cső hossza méterben.
• K - az ivóvízellátó rendszerek esetében feltételezett 0,3 - es együttható 0,3.

Hol lehet a hidraulikus lejtés értéke? Az úgynevezett Shevelev táblákban. Adunk egy darabot, amely az új D15 acélcsőre vonatkozik.

Az 1000i érték egy hidraulikus lejtés, amelynek csőhossza 1 km. Az i értékének kiszámításához egy futómérő számára elég, ha 1000-tel osztjuk meg.

Így a 25 méter hosszú DU15 acélcső és a 0,2 l / s vízáramlás révén a nyomásesés (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 méter, ami megfelel a különbségnek 1,17 kgf / cm2 nyomáson.

következtetés

Reméljük, hogy a javasolt információk segítenek az olvasónak saját projektjeinek megvalósításában. Ha többet szeretne megtudni arról, hogy a vízellátás víznyomása mennyiben tekinthető normának, akkor a jelen cikk videója lehetővé teszi. Sok szerencsét!
