Vízvezeték rajzolása - különböző lehetőségek különböző

Vízkút, furcsa módon, de ez egy egész hidraulikus szerkezet, amely teljesen más feladatokat lát el. Ezért a berendezés jelentős arzenálja - a merülő szivattyúktól és a szűrőktől a túlnyomásos csillapító rendszerekig.

Tegyük hozzá, hogy a nagyon tartós polimer anyagokon alapuló innovatív technológiák mind hozzájárulnak a tárgyak folyamatosan bővülő skálájához. Más szóval, aki a vízkútokkal foglalkozik, először eldöntenie kell annak konkrét célját, majd győződjön meg arról, hogy létrehoz egy rajzot a jövőbeli felhasználásról.

És újra meg kell foglalkoznod a feltételeket

Az ilyen létesítmények két legfontosabb alkalmazási területe:

• a szennyvízcsatorna és a vízellátás városi környezetben;
• és egy vidéki ház vízellátó rendszerében, amikor a kút vízforrásként működik, és a teljes rendszerben a kezdeti kapcsolatként szerepel.

műanyag

Mindenesetre a kút felszerelése jelentős ásatást tesz szükségessé, és műanyag jön a mentésre, ami gyakran a közelmúltban zajlik az építőiparban.

A műanyag használata:

• olyan anyag használata, amely nagyon ellenáll bármilyen ütközésnek - a mechanikustól a vegyszerig;

• a lehetőséget, hogy olyan, egyre bővülő részegységeket lehessen kezelni, amelyek kielégíthetik a kívánságokat és mindenféle használati helyzetet biztosítanak;

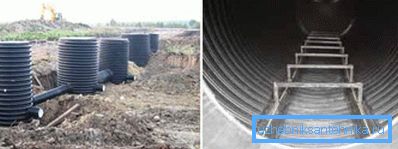

• a képesség, hogy összetett csővezeték-rendszereket hozzanak létre szó nélkül néhány óra alatt hegesztés és segédeszköz nélkül, amikor a földi munkálatok befejeződnek, amit az "A" fotó jól mutatja:

• A - itt, amíg az összes elem egy szétszerelt állapotban;
• B - és ez teljesen összeszerelt kút.

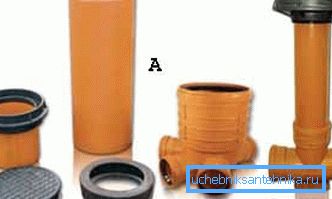

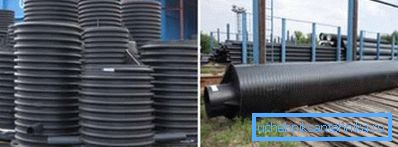

Az ilyen műanyag elemek összes elemét bemutatjuk, csak arra figyeljünk, hogy az alkatrészek mérete és területe sokkal nagyobb lehet:

• A - fedőlap;
• B - teleszkópos cső - ez közvetlenül az új technológiák hihetetlen lehetőségeiből származik; lényegében a távcső teljesen eltávolítja azt a kérdést, hogy gondoskodni kell a kutak magasságának lázas beállításáról a víztározó mélyére vagy a csővezeték csővezetékére;

• C - teleszkópos mandzsetta;
• D - a polivinil-klorid (PVC) főcsöve;
• A kút E - fenékképződése, amely jelentősen függ a céltól.

Jó tanács! Nem véletlen, hogy a PVC technológiákat forradalmárnak nevezik a vízvezeték-rendszerek telepítésének területén. De az egyszerűségük és a piacon kínált számos ajánlat néha vicces viccnek tűnhet. Javasoljuk, hogy csak olyan jó hírű szervezetekkel foglalkozzon ezen a területen, amelyek jó tapasztalattal rendelkeznek a PVC használatával kapcsolatos kommunikáció építésében. Ezenkívül feltétlenül vizsgálja meg az összes rendelkezésre álló ajánlatot költségével kapcsolatban - az azonos összetevők ára 1,5-2-szeres lehet.

De közelebb a diagramokhoz és a rajzokhoz

Folytatva a PVC témakört, elsődleges rendszerként kínáljuk pontosan ezt az anyagot, ami egyértelműen bemutatja az összes új funkciót.

PVC is

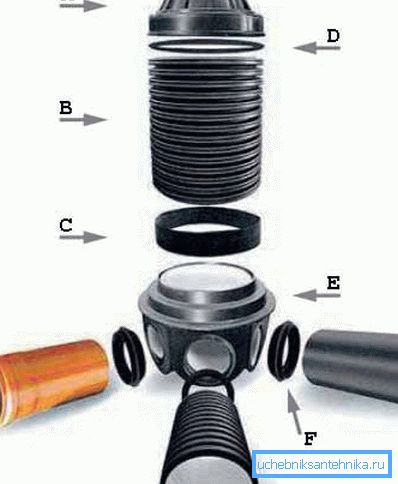

Az ilyen kút rendszere nagyon fejlett a fejlesztésében és az új berendezésekben, a felhasználás változó körülményeitől függően:

• A a nyak;
• B - cső 1-1,2 m átmérőjű kúttengelyhez;
• C - tömítő mandzsetta; az ilyen tömítési módszerek használatakor a műanyag "100 pontot előre" ad minden más anyagnak, végül megtörve ezt a szerencsétlen mondást: a vízvezeték - az ízületek és a csatlakozók tudománya - mindig a gyártók számára volt valódi fejfájás;

• D - tömítőgyűrű;
• E - tálca;
• F - tömítő mandzsetta.

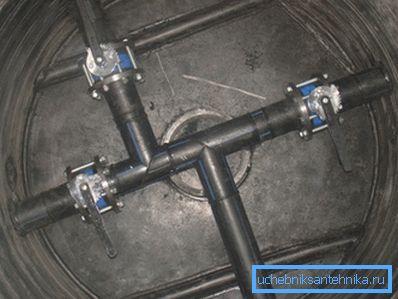

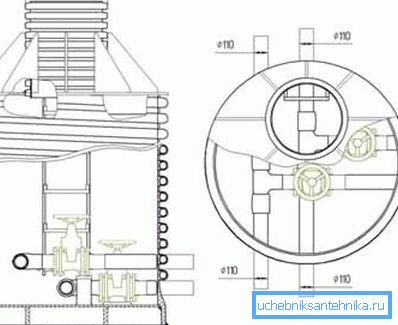

Így ezen összeszerelés alapján létrehozhat egy szennyvízcsillapító következő rajzát is:

Figyelmeztetés itt:

• további merevítőket használnak a csúcs helyzetének megerősítésére;
• a rendszer belső lépcsővel rendelkezik, amely megszünteti a széles alsó rész felső ívének kiszolgálását;
• Két csővezetékrendszert használnak - a fő és a kiegészítő eszközök a túlzott nyomás leküzdésére.

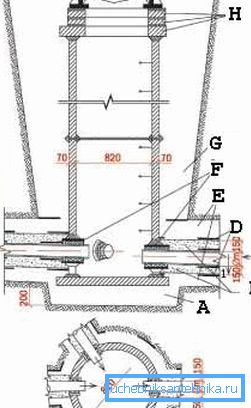

Első teljes rajz

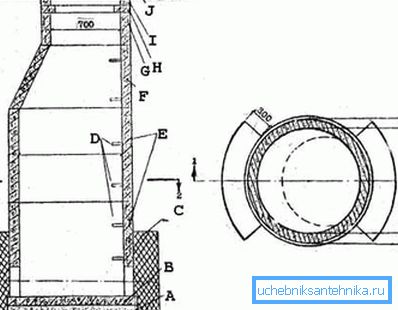

Első lehetőségként a következőket kínáljuk, rejtett fedéllel:

• A - beton alap;
• B - alaplemez - ez a szervezet jó, ha a kútat szennyvízhez használják, a vízbevitel komolyabb hozzáállást és legalább kvarcmorzsát igényel;
• C - agyagvár - ha a kút az országban és a földön kívül van, a várat felülről kell készíteni;
• D - létra tartó;

• E - vasbeton vagy műanyag gyűrűk, amelyek alkotják a vázszerkezeteket;
• F - kúpos gyűrű;
• Kisebb átmérőjű G - gyűrű;
• H - támasztógyűrű - és a vasbeton és a műanyag lehetővé teszi, hogy különböző átmérők közül választhat az ilyen szerkezetek létrehozásához;
• I - kőművelés a magasság pontosabb beállítására szolgál;
• J - beton vak terület;
• K - sraffozás - a tökéletes megoldás, ha el szeretné rejteni a kút oldalát.

Második lehetőség

Ezt az opciót a mélyedés alapos és ritka módja jellemzi:

• A - homok előkészítése;
• B - kavicsrétegek;
• C - perforált vízelvezető cső;
• D - geotextíliák, mint a nedvesség elleni védelem eszközei;
• E - homokkitöltő csövek;
• F - ág csövek;
• G - homokkitöltés a kút magja mentén;

• H - további gyűrűk;
• I - csúcs;
• J - öntöttvas nyílás.

Harmadik lehetőség

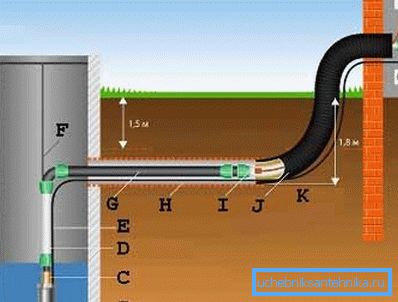

A harmadik lehetőség már a ház vízellátó rendszerébe épített kutakra is érvényes:

• A - jól;
• B - merülő szivattyú;

Jó tanács! Javasoljuk, hogy centrifugálszivattyúkat merülő szivattyúként használják. Sokkal hatékonyabbak a vibrációs gépekhez képest, és ami a vizsgált struktúrák szempontjából fontos, a kút környező kialakításával sokkal óvatosabbak.

• C - visszacsapó szelep;
• D - rugalmas tömlő;
• E - elektromos kábel fagyálló és nedvesség elleni védelemmel;
• F - kábel; a javasolt rendszer szükségessé teszi ezt a biztonsági elem alkalmazását, bár számos megoldás létezhet e probléma megoldására;
• G - csővezetéket, a talajfagyasztási szint alatt kell elhelyezni;
• H - elektrokor - az elektromos védelmi rendszer fagyasztásról (részletesen ld. Az alábbi sémát);
• I - rugalmas tengelykapcsoló;
• J - védőburkolat, izoproflex ajánlott;
• K - az árok mélysége a rendszeren 1,8 m;

• L - automatikus vezérlő és felügyelő egység;
• M - hálózat 220/50.

Több segédáramkör

Amikor olyan rendszerekről van szó, mint a vízforrások, lehetetlen elkerülni néhány nagyon fontos csomópont meghatározását:

• Először is a csővezeték fűtés elektromos rendszere nagyon hasznos, az alábbi elemekből áll:

• A - védőburkolat;
• B - szerelési vezeték;

• C - hőszigetelés;
• D-fűtő rész;
• E - maga a fűtött csővezeték.

• Másodszor, a kút oldalfala mentén a nedvesség felhalmozódás elleni védelme érdekében célszerű olyan cementszűrő elemek beiktatását elvégezni, amelyek három típusból állnak:

• A - egyenes vonalak (nyilak jelzik a nedvesség behatolásának irányát a kút belsejében);

• B - ferde, vegye figyelembe a kút belső üregének irányában mutatkozó emelkedését, ami alapvetően fontos;
• C - kúpos.

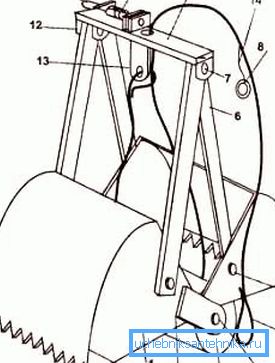

• Harmadszor, a kút belső üregének tisztítására különböző módszerek és eszközök használhatók, végül mindig van egy kaparó, mész és létra, de nagyméretű munkákhoz nagyon hasznos a vödör, amelyet a következő séma szerint készítettünk;

• 1 - egy pár vödör;
• 2 - henger a kábel tekercseléséhez;
• 3 - görgős ujj;
• 4 - kábel;
• 5 és 7 - M8 csavarok, például 6 a rajzon;
• 6 - tolóerő, 4 db darabjuk tervezésében;

• 8 - gyűrű a vödör helyzetének rögzítéséhez;
• 9 - keresztirányú;
• 10 - kompressziós rugó;
• 11 - rúdzár;
• 12 szem;
• 13 - poluproshin;
• 14 - vékony kábel.

• Negyedszer, az úgynevezett Abesszinus lehet a kút egyszerűbb változata. Az abszesziai kút rajzai nagyon egyszerűek:

• A - visszacsapó szelep, amely nélkül egyetlen kút sem képes;

• B - a csőre hegesztett szűrő;
• C - eszterga kúp - ez nem képes megoldani a problémát vízzel a nagy víztartó rétegek mélyén, de felületi vízzel (akár 4 méternél) tökéletesen kifogásolható.

megállapítások

A vízvezeték létrehozására és a rajz típusára vonatkozó utasítások nagymértékben függenek e struktúra céljától. Természetesen különböző módokon sok közös jellemző található. De jelentős különbségek vannak, elsősorban az alsó részek szervezésében.

Annak érdekében, hogy ne keveredjenek a lehetséges megoldásokba, győződjön meg róla, hogy megtekinti a további videót ebben a cikkben, amely segít az összes tudás rendszerezésében.
