Vízvezetéket rakunk a kútról a házba

A vízellátó rendszer magánházban történő felszerelése egy kútból merülő vagy felszíni szivattyúval meglehetősen lehetséges, ha csak egy vagy másik elektromos berendezés bekötési rajzait értjük. Jelenleg a magánszektor legtöbb lakosai a búváregységeket előnyben részesítik, mivel erősebbek és megbízhatóbbak.

Csak itt lehetnek különbözőek, ezért meg kell értened, mit választasz. Meg fogjuk mondani az ilyen eszközökről, a csatlakozási módjukról és a csőfektetésről, valamint látni fogják a videó témájú bemutatását ebben a cikkben.

csőhálózat

Szivattyú kiválasztása

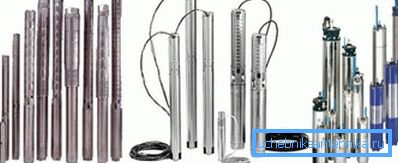

Megjegyzés. Jelen pillanatban csak olyan típusú merülő (mély) szivattyúk érdekelnek, amelyek a kútokból és fúrólyukakból történő vízfelvételhez használatosak. Ezen kívül vannak széklet- és vízelvezető szivattyúk, amelyek mind WC-tisztításra, mind víztározók, vagy ugyanazon kutak tisztítására használhatók. Ezenkívül az ilyen egységek a működési elv szerint vannak elosztva - centrifugálisak és vibrálóak.

Jelenleg vízbevezetés a kútakból és furatokból merülõ szivattyúkkal végezhetõ, és a felület tükörének szintje nem számít (egyes modellek 200-250 m mélységû vizet pumpálhatnak) - csak a mélység megengedi. Ha érdekelnénk a vízellátást a kútból a házba, és nemcsak a növényi kertet, akkor természetesen előnyben kell részesítenünk a centrifugális egységeket.

Csak itt fontos, hogy pontosan kiszámítsuk a készülék teljesítményét, hogy elég legyen a házban lévő összes egészségügyi egység karbantartásához - ilyen kiválasztásnál figyelj az alábbi táblázatra.

Vízfogyasztás egy óra alatt különböző fürdőszobákban

A maximális vízfogyasztás meghatározásához csak a fenti táblázatot kell megvizsgálnia, és össze kell vonnia az összes eszköz mutatóit. A szivattyú címkéje, amely feltétlenül szerepel a műszaki útlevelében (használati útmutató) és gyakran a készülék testén, jelzi annak kapacitását és névleges kapacitását a vízbevitel m³/ óra

A teljesítmény és az üzemeltetés elve mellett a szivattyúk átmérőjűek és hosszúságúak is, ha az átmérő nem fontos a kútnál, akkor semmi sem mozdul el a kútba. De a hosszúság szükséges ahhoz, hogy a teljesen leeresztett eszköz legalább 30-50 cm-re ne érje el az alját, de a vízszint változhat az évtől vagy a vízbevitel intenzitásától függően.

Két vízszint van - statikus és dinamikus, ahonnan el kell kezdeni a merülő szivattyú hosszának meghatározását. A statikus szint a mutató, amikor a vízfelvétel nem a nap folyamán készült, de többnyire visszautasította a dinamikus szintet.

A kút vagy kút terhelésének meghatározásához egy órán át víz szivattyúzza ki a vizet, és ezt a jelet, amelyre a tükör kiderül, ezután dinamikus szintnek fogják nevezni. Minél kisebb a két mutató közötti különbség (dinamikus és statikus), annál jobb az újratöltés. A szivattyúnak 30 cm-rel le kell süllyednie a statikus szint alatt, ugyanakkor ugyanazon a távolságon nem érheti el az alját.

Digging és egyéb előkészítő munka

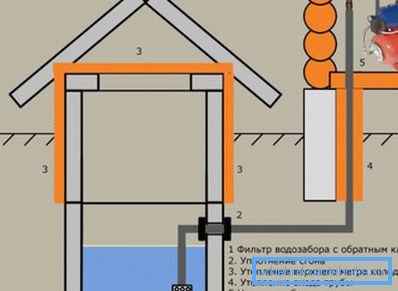

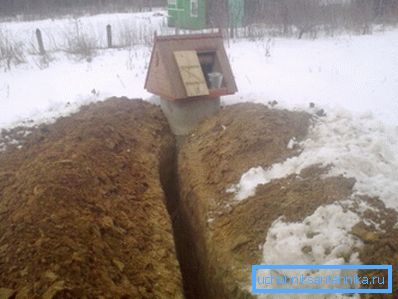

• Kezdjük a technikai paraméterekkel - a kútból a házba vezető vízellátó rendszert egy árok mentén rakjuk le, amelynek mélysége legalább 50 cm-rel mélyebben kell, hogy legyen, mint a talaj fagyáspontja. Emellett ez a szám tartalmaz egy homokpárnát az árok alján, amelynek vastagsága legalább 2 cm kell legyen - ez azért szükséges, hogy a polietilén tömlő ne károsodjon a köveken, és egyenletes nyomást alkalmaznak felülről.

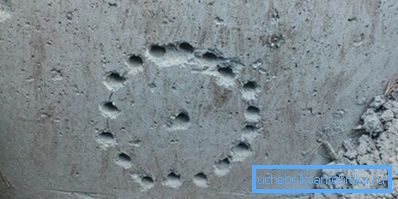

• Most, a lyukra vonatkozóan, amelyet a kútgyűrű betonfalában kell készíteni - nem lehet gyémánt vagy gyémántvágó, mivel a falat acélhuzalkal erősítik meg, néha még megerősítéssel is. Ezért meg kell húznod a kívánt átmérőjű kört, hogy a 32 mm-es polietilén tömlő sajtolásának sarokelemét benyomhatja. Fúrjon egy körvonalat a kerület körül, amint a fenti képen látható, és kalapáccsal vagy perforátorral kopogtat a közepén.
• Ugyanezen elv szerint egy lyuk lehet az alapozásban, bár itt kissé nehezebb lesz - végül is egy ilyen szalag általában legalább 40 cm vastag, ezért jobb, ha két oldalról lyukasztja a lyukat - az utcáról és a szobából.
• Annak érdekében, hogy lehetősége nyíljon arra, hogy lyukakat vágjon az alapítványban, ásni kell egy gödröt az utcáról és a bent. A méretnek meg kell egyeznie a méretével és a szerszám hosszával, vagyis meg kell adnia a lehetőséget, hogy egy hosszú fúróval ellátott lapáttal és lyukasztással dolgozzon.
• Ezenkívül, mielőtt a vízvezetékeket elhelyezné, meg kell adnia egy helyet a szivattyúállomásnak, és mindenekelőtt, ha ugyanazt a gödröt használja erre a célra. Csak ki kell raknod a téglafalat, és be kell vakolnod, akkor is használhatsz egy széles gyűrűt. Azonban semmi sem akadályozza meg Önt abban, hogy az ilyen egységet a tetején helyezkedjen el, gödör használata nélkül, de ez egy bizonyos helyet foglal el a szobában.

felszerelés

Megjegyzés. Legjobb a 32 mm-es átmérőjű polietilén tömlő használata a szivattyútól a vízelosztó egységig vezető vízvezetékként. HDPE - alacsony nyomású polietilénként van címkézve.

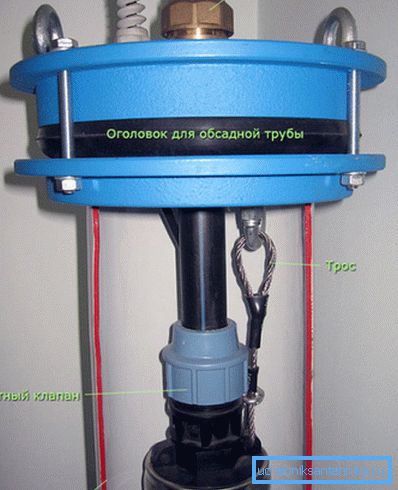

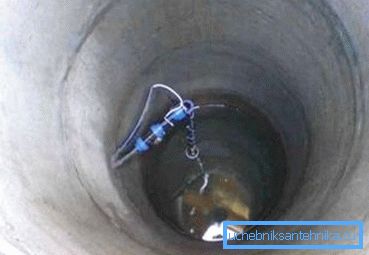

Nézd meg a felső fotót - ott látod a búvárszivattyú csatlakozását a kútban, de csatlakozik a kútba is, csak nincs vége, de rendeljünk. A szivattyú tetején egy visszacsapó szelep van becsavarva, amely megakadályozza, hogy a víz kifolyjon a kútba vagy a kútba, és a szivattyú a mellékelt kábellel a kútgyűrűhöz csatlakozik.

A tetejére történő rögzítéshez (a felület felszínénél) a furatba egy lyukat fúrtunk, és ott egy kábelt helyezünk be, amely a nyújtás után rögzítve van egy csavarral, vagy egyszerűen egy vasaláshoz (a lyukak esetében ez a csúcson történik).

Ha van egy kútja, akkor a visszacsapó szelepen a PND-t (tömörítéssel ellátva) fújja, hogy ez a szegmens elegendő legyen a mélyedésben lévő szivattyútól a gyűrű átmenő furatáig. A tömlőt a kútról a vízelválasztó csomópontra vezető másik szakaszhoz kell csatlakoztatni, és ez egy szöggel történő tömörítéssel történik.

A szerelvényt úgy kell elhelyezni, hogy a gyűrűben lévő lyuk éleihez tartozó terhelés leesik, húzza meg a szivattyúból ugyanazon a nyíláson átmenő elektromos kábelt.

Ha egy kútnál dolgozik, akkor a felső részén speciális terminálok vannak, amellyel két darab kábelt csatlakoztathat - a házból és a szivattyúból.

Ha egy kútval dolgozik, akkor ilyen kapcsolatot kell létrehoznia közvetlenül az árokba, mivel a készletből származó kábel nem lesz elegendő az Ön számára. A csavarok a legjobb hőszigetelőkkel vannak szigetelve, különösen azért, mert az ár olcsó, kevesebb, mint az elektromos szalag.

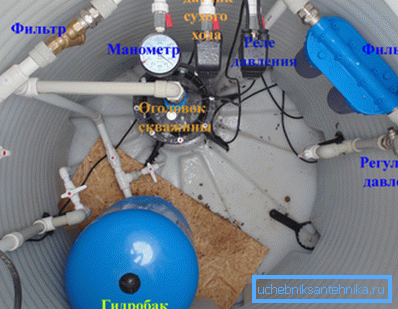

Most lépjünk tovább a kapcsolatra, pontosabban a szivattyúállomás összeszerelésére, és erre, nézzük meg a felső képet - látja, hogy miként készül a kapcsolat első szakasza.

Menjünk le, leengedjük a fűtőkábelt (ez most nem érdekes), és követjük a csomópontokat - a szivattyúból érkező HDPE-ből, a fő szelep összeomlik, majd a durva szűrő, és mindegyik a nyomás-relé egységhez és a száraz működésű érzékelőhöz jut. Érdemes megjegyezni, hogy ha az érzékelő és a relé ugyanabba a blokkba kerül, akkor kevésbé megbízhatóak, ezért jobb, ha ezeket a csomópontokat külön vásároljuk meg.

A nyomáskapcsoló közvetlenül az ugyanazon PND kimenethez csatlakozik a membrántartályhoz, amely általában legalább 70 liter. Ezt követően egy másik szűrőt telepítenek, de már finoman tisztítják (általában cserélhető patronnal rendelkező modell), és onnan elkezdődik a házon lévő összes egészségügyi egység bekötése.

Ha szeretné optimalizálni a búvárszivattyú működését, vagyis csökkenteni kívánja az indítási és a leállítási ciklusok közötti különbségeket, akkor meg kell változtatnia a nyomáskapcsoló gyári beállításait.

Tehát a centrifugális motor automatikus leállítása a szivattyún alapul véve akkor következik be, ha a légkör 3 membrántartályában lévő nyomás elérte, és akkor kezdődik, amikor 2 atmoszféra alá csökken. Megváltoztathatja ezeket a paramétereket, ha 5 atmoszférát állít le egy leálláskor, és 1,5 atmoszféra kezdetenként, de vigyázzon, hogy ne károsítsa magát az eszközt.

Ezenkívül a kútból származó magánházban lévő vízellátás rendszert a szivattyú gyári utasításának kell vezérelnie. Természetesen a kapcsolódás elve mindenütt megegyezik, és a fentiekben le van írva, de lehetnek némi árnyalatok is.

következtetés

Végezetül meg kell jegyezni, hogy a merülő szivattyú üzemideje nagymértékben függ attól a forrás tisztaságától, amelyből a vízfelvétel készül, mivel az ilyen egységek nem a homok és az iszap szivattyúzására szolgálnak. Ezért legalább 3-5 évente egyszer meg kell tisztítania a kútat vagy jól a saját kezével.
